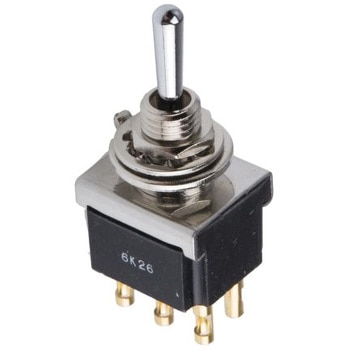

TE Connectivity トグルスイッチ DPDT On-Off-On
- 仕様
- CSA. はんだ付け時にスイッチアセンブリが過熱しないように注意してください。 バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。. トグルスイッチ、ミニチュア、プロフェッショナル. ゆっくりしたメーク / ブレーク動作 クロムめっきレバー はんだバケット端子 防水カバー(品番< 321-212') 321-212 を用意(アクセサリを参照) 品番< 317-077') 317-077/、< 317-106') 317-106/、< 317-112') 317-112/、< 317-128') 317-128/、< 317-083') 317-083/ (金コンタクトを採用)を除き、銀コンタクトを採用 最大負荷0.4VA ガラス繊維入りポリエステル製ケース●シーリング方法：ゴム製 O リング●スイッチ コネクタのタイプ ：リード ワイヤ - フック タイプ●トグルのスタイル：バトン標準●スイッチのタイプ：トグル
- 材質
- スイッチ端子のめっき材料：銀
- 長さ(mm)
- トグル：10.5
- 極数
- 3
- 定格電圧(V)
- 30dc
- 接点構成
- DPDT
- 材質(アクチュエータ)
- クロムめっき黄銅
- 定格電流(A)
- (端子)6
- 動作特性
- On-Off-On
- ケース色
- 黒
- 構成
- 双極-双投
- 絶縁抵抗(MΩ)
- 1000
- 接触抵抗(mΩ)
- 10
- 難燃性
- UL94V-0
- 材質(ベース)
- 端子：銅合金
- ねじサイズ
- ブッシングねじ山：M12×.75
- RoHS指令(10物質対応)
- 対応
- 耐電圧(V)
- 誘電：AC1500(最大)
- 動作電圧(V)
- 250AC、125AC
- カットアウト直径(Φmm)
- パネル：6.2
- ターミナルタイプ
- スルーホール
- 実装タイプ
- パネルマウント
- コンタクト定格電流(A)
- 4
- 向き
- 製品：垂直
- スタイル
- ブッシング：ねじ山付き
- 内容量
- 1個
