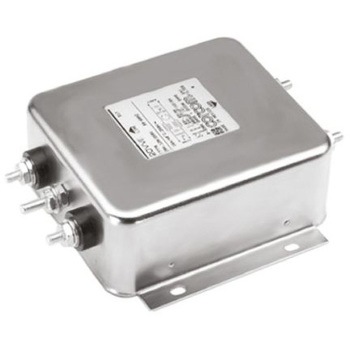

TE Connectivity RFIフィルタ 単相 20A フランジマウント 1.08 μF， 11 nF 1.8 mH 0.82 mA Two Stage
仕様
最大定格電流 = 20A
最大定格電圧 = 250 V ac
実装タイプ = フランジマウント
終端スタイル = スペード
相数 = 1
シリーズ = V
動作周波数 = 50 → 60Hz
長さ = 132.8mm
奥行き = 106.7mm
高さ = 38.9mm
インダクタンス = 1.8 mH
動作温度 Min = -10℃
動作温度 Max = +40℃
UL、CSA、VDE. Corcom V / Wシリーズ多目的電源ラインRFIフィルタ(放射制御用). Corcomのフィルタは、EMI / RFIフィルタリングソリューションを実現するための製品として世界中で認識されています。 TEは、複数の産業にわたる幅広い用途に適した70以上のCorcomフィルタシリーズを用意しています。 Corcomのフィルタはすべて、ノイズの感受性や放射の用途に備えて設計され、テストされています。また、UL、CSA、VDEなど、世界中の主要な安全機関の認定を受けています。. 両タイプ共にSCR及びT2L回路を使用する機器の放出電流の制御に有効、FCC Part 15、Subpart J及びEN55022、Level Aに準拠、下限150 kHz. コモンモードに対してN=3 ( T )線路接地、ライン間ディファレンシャルモードに対してN=5 ( Dbl.Pi )インピーダンスを提供 RF周波数の機器インピーダンスが低い環境向けの高感度設計. Vシリーズ. コモンモードに対してN=4 ( Dbl. L )線路接地、ライン間ディファレンシャルモードに対してN=5 ( Dbl.Pi )インピーダンスを提供 RF周波数の機器インピーダンスが高い環境向けに設計 高周波における優れた抑制効果を発揮する2段構造. Wシリーズ
長さ(mm)245
幅(mm)133
高さ(mm)90
質量(g)729
RoHS指令(10物質対応)対応
内容量1個
最大定格電圧 = 250 V ac
実装タイプ = フランジマウント
終端スタイル = スペード
相数 = 1
シリーズ = V
動作周波数 = 50 → 60Hz
長さ = 132.8mm
奥行き = 106.7mm
高さ = 38.9mm
インダクタンス = 1.8 mH
動作温度 Min = -10℃
動作温度 Max = +40℃
UL、CSA、VDE. Corcom V / Wシリーズ多目的電源ラインRFIフィルタ(放射制御用). Corcomのフィルタは、EMI / RFIフィルタリングソリューションを実現するための製品として世界中で認識されています。 TEは、複数の産業にわたる幅広い用途に適した70以上のCorcomフィルタシリーズを用意しています。 Corcomのフィルタはすべて、ノイズの感受性や放射の用途に備えて設計され、テストされています。また、UL、CSA、VDEなど、世界中の主要な安全機関の認定を受けています。. 両タイプ共にSCR及びT2L回路を使用する機器の放出電流の制御に有効、FCC Part 15、Subpart J及びEN55022、Level Aに準拠、下限150 kHz. コモンモードに対してN=3 ( T )線路接地、ライン間ディファレンシャルモードに対してN=5 ( Dbl.Pi )インピーダンスを提供 RF周波数の機器インピーダンスが低い環境向けの高感度設計. Vシリーズ. コモンモードに対してN=4 ( Dbl. L )線路接地、ライン間ディファレンシャルモードに対してN=5 ( Dbl.Pi )インピーダンスを提供 RF周波数の機器インピーダンスが高い環境向けに設計 高周波における優れた抑制効果を発揮する2段構造. Wシリーズ
