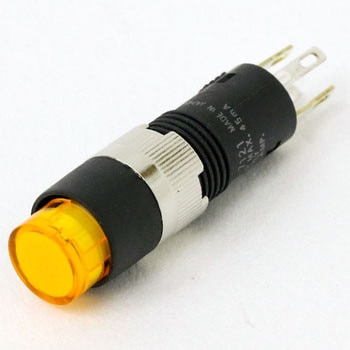

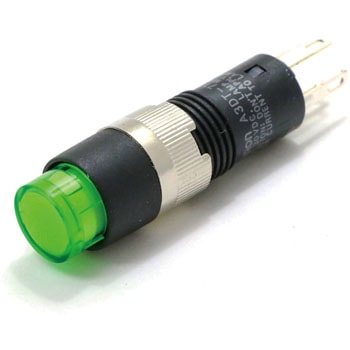

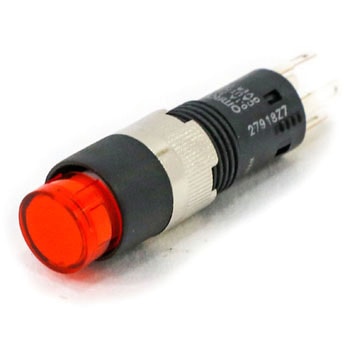

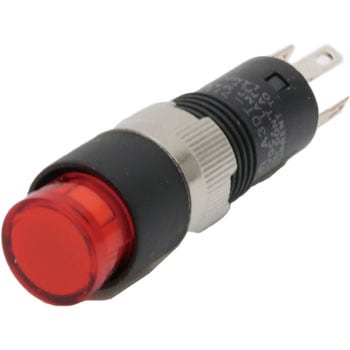

照光押ボタンスイッチ(丸胴形Φ8)(丸形)A3DT
- ストローク(mm)
- ロックストロークLTA：最小0.5
- 質量(g)
- 約3
- 保護構造
- IEC IP40
- スイッチ
- 微小負荷用(DC30V 0.1A)
- 照光方式
- 照光 (内蔵LEDランプ)
- 耐電圧
- 同極端子間、LED端子間(LEDランプを取り付けない状態)：AC1000V 50/60Hz 1min/異極端子間、各端子とアース間：AC2000V 50/60Hz 1min
- 端子の種類
- はんだづけ端子
- 保存温度(℃)
- -25～65(ただし、氷結、結露のないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -10～55(ただし、氷結、結露のないこと)
- 接触抵抗(mΩ)
- 100以下(初期値)
- 耐衝撃(耐久)
- 最大500m/s2
- 使用周囲湿度
- 35～85%RH
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm(誤動作1ms)
- 耐衝撃(誤動作)
- 最大150m/s2(誤動作1ms以内)
- 最小適合負荷
- DC5V 1mA
- 電気的耐久性
- 10万回以上
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 接触形式
- 常開形(a接点)
- 汚染度(使用環境)
- 3(IEC60947-5-1)
- 動作に必要な力(OF)(N)
- 最大2.45
- 操作部形状
- 丸形
- 戻りの力(N)
- RF：最小0.196
- 動作までの動きPT
- 最大2.5mm
- 全体の動きT.T(参考)
- 約3.5mm
- 耐電圧(V/min)
- 同極端子間、LED端子間(LEDランプを取り付けない状態)：AC1000 50/60Hz/異極端子間、各端子とアース間：AC2000 50/60Hz
- 順電流(mA)
- 標準値：20、絶対最大値：50
- 逆方向電圧(V)
- 絶対最大値：4
- 衝撃(誤動作)(m/s2)
- 最大150(誤動作1ms以内)
- 衝撃(耐久)(m/s2)
- 最大500
- 使用周囲湿度(%RH)
- 35～85
- 振動(誤動作)Hz
- 10～55 複振幅1.5mm(誤動作1ms以内)
- 全体の動きT.T(参考)(mm)
- 約3.5
- 胴体形状
- 丸胴形(Φ8mm)
- 内容量
- 1個
