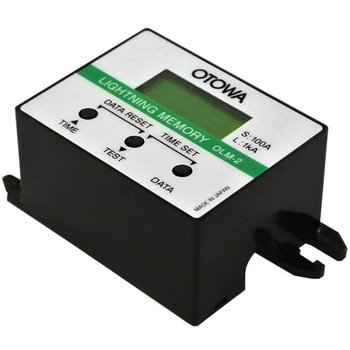

雷メモリ
接地線などに侵入したサージ電流レベルとその検知時刻を記録、表示SPD(避雷器)の効果検証とメンテナンスに役立ちます。
小型で軽量
取り付けが容易電線挿入部に接地線を通し、M5、M6ネジまたは結束バンドで固定して取り付けます。
・ネジ(M5またはM6ネジ)による取り付け
・結束バンドによる取り付け
サージ電流検知時に接点を出力OLM-2Sのみ対応(オープンコレクタ出力)
操作が容易
RoHS規制物質対応
- 用途
- 雷サージなどを検出するのサージ検出器、サージの規模・検知時刻を記録表時(サージカウンタ機能付)
- 仕様
- 【記録】サージ電流レベル S(スモール)：100A～/L(ラージ)：1000A～/サージ電流検知時刻
- 適合
- 太陽光システム専用電源用SPD(クラスⅠ、クラスⅡ、クラスⅢ)、 電源用SPD(クラスⅠ、クラスⅡ、クラスⅢ)、 制御電源回路用SPD、信号回線用SPD、電話回線用SPDなどの接地線
- 取付
- M5またはM6ねじ、結束バンド
- 電源
- 単4形アルカリ乾電池2本(連続使用期間：約2年注2))
- 適合電線(mm2)
- 2.0～22(IVまたはKIV線)
- 記録媒体
- 内部メモリ
- 出力接点
- オープンコレクタ出力・サージ電流検知時および動作テスト時に1秒間ON (記録件数が99件以上の場合でも動作します) /最大使用電圧/電流：DC80V/50mA(OLM-2Sのみ)
- 極性
- 正・負(動作/ただし判別しない)
- RoHS指令(10物質対応)
- 対応
- 許容電流
- 最大25kA(8/20μsおよび10/350μs)
- データ記録件数
- 最大99件
- 内容量
- 1個
