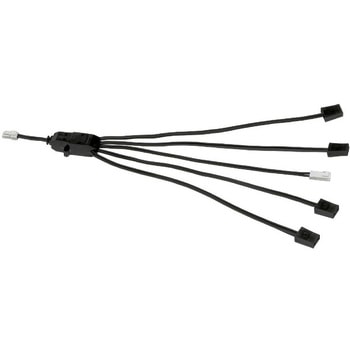

ファンモーターコネクタユニット

ACコードユニット(RAFM-020FPC)を接続することで、ファンモーターRAFMシリーズ(AC100V仕様外形寸法が120mm角の機種)の配線施工ができます。
ファンモーターへの配線や増設がCE端子カシメ治具等の工具無しで容易に行うことできます。
ファンモーターは合計400W(AC100V 4A)以下であれば、複数個取り付けできます。ただし、本製品を、「組み合わせ例」に示した[増設接続]した場合には、初段のファンモーターコネクタユニットが400W以下となるように初段および次段に接続するファンモーターを選定してください。
ファンモーターを取り付けるファンユニット等への固定には付属の両面テープを使用します。(ファンユニット等にM3のねじ穴を設け、Φ3.2の取り付け穴でM3のねじと皿バネ付ナットにて固定することもできます。ねじとナットは付属しておりません。)
