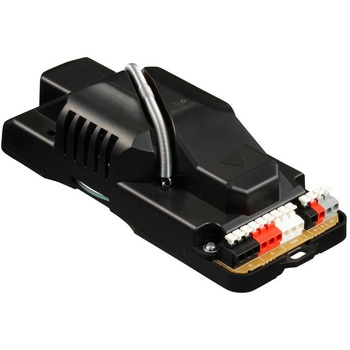

小型天井埋込スピーカ

天井埋込型のスピーカーシステムです。設置環境に最適なスピーカーパネル(別売)を選定できます。スプリングキャッチ方式によりパネルを引っ掛けるだけで簡単に施工できます。また、ワンタッチで結線可能な差込式コネクターを採用しています。ATT回路はトランス式を採用し、非常放送時の減衰はほとんどありません。3線式配線時、鳴動方式スイッチにより緊急放送専用スピーカーとして使用できます。また、システム天井用としてもお使いいただけます。

仕様: 【設定スイッチ】音量スイッチ(0dB/-6dB/-12dB)、鳴動条件スイッチ(通常/緊急・緊急専用)、配線方式スイッチ(2線式/3線式)、入力切換スイッチ(3W/1W)
適合: 【パネル】CP-123、CP-123B、CP-123W
その他: JISC5532(音響システム用スピーカー)に準じる
種別: スピーカー：L級(消防法施行規則音声警報音第2シグナルでの測定で92dB(A)以上)
材質: ケース：難燃性ハイインパクトスチロール樹脂(樹脂材料難燃グレード：UL94V-0相当)黒(マンセルN1.0近似色)
質量(g): 630
使用温度範囲(℃): -10～50
適合板厚(mm): 5～25(天井)
寸法(幅W×高さH×奥行D)(mm): 193×53×80
仕上: ケース：難燃性ハイインパクトスチロール樹脂(樹脂材料難燃グレード：UL94V-0相当)黒(マンセルN1.0近似色)
周波数特性: 160Hz～18kHz(ピーク-20dB時)
取付穴径(Φmm): 100～105
取付け方法: スプリングキャッチ方式(スピーカーパネル脱落防止構造)
音圧レベル(dB): 出力92(1W/1m/600Hz～6kHz/ピンクノイズ時)
スピーカー: 8cmコーン型
適合電線: 銅単線：Φ0.8～Φ1.6mm
定格入力(W): 3
指向性: 指向特性区分：X(0°以上20°未満Q=3、20°以上60°未満Q=2、60°以上80°未満Q=1、80°以上90°以下Q=0.5)
インピーダンス(Ω): 3.3k(3W)/10k(1W)
音響パワーレベル(dB): 93(1W)
音量調節: 3段階(トランス式)、OFF
内容量: 1個
