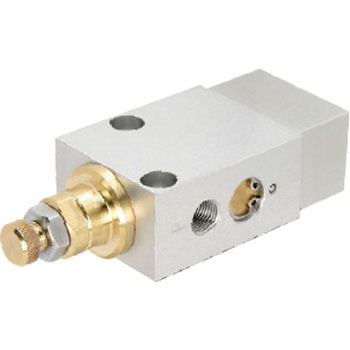

エアシーケンスバルブ

Name: エアシーケンスバルブ
Brand: コスメック

電気制御不要で複数のエアアクチュエータを順次動作させるシーケンスバルブ(タイムディレイバルブ)です。
チェック弁、絞り弁、エアタンク、切換弁によりエア圧の流れを制御し、1次側と2次側とのエア圧供給に時間差を設けます。
また、絞り弁は可変式でエア圧が流れるタイミングを調整できます。コンパクトかつ高性能なシール構造で、切削加工ジグ上への設置も可能です。

用途エアアクチュエータの順次動作、制御機器質量(kg)0.2ポート数3接続口径(Rc)1/8最高使用圧力(MPa)0.6ねじの種類Rc使用温度(℃)0～70使用流体ドライエア面積最小通路:4mm²最低使用圧力(MPa)0.2遅延時間(秒)1～10内容量1個

関連資料：(1.85MB)

注意

※ 放置時間により、初期動作時の遅延時間が長くなる場合があります。
※ Tポートを使いタンクを増設して容量を増加させることで、遅延時間を延長させることが可能です。
※ 設定した遅延時間を過ぎても2次側アクチュエータが動作しない場合は、必ず1次側供給圧力をゼロにしてから再度確認作業をしてください。
※ 遅延時間の確認は、遅延時間調整ネジ部のロックナットを締付けてから行ってください。
※ 回路条件により、切換後の2次側アクチュエータ動作中に1次側圧力が低下する場合があります。
※ エアの供給停止(放出)後、再度エアを供給するまで5秒以上の時間差を設けてください。
※ エアシーケンスバルブを1回路内に複数台使用する場合は、直列接続を推奨します。

1件中 1～1件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

28505568

BWD0100

オープン

￥39,980

￥43,978(税込)

7日以内出荷

メーカー直送

返品不可

代引不可

地域運賃

各品番毎の詳細は注文コードをクリックしてください

特別運賃

地域	単位	配送費
全国	数量1につき	¥0/税込¥0
北海道地方	数量1以上のご注文	お送りできません
沖縄地方	数量1以上のご注文	お送りできません
離島	数量1以上のご注文	お送りできません
