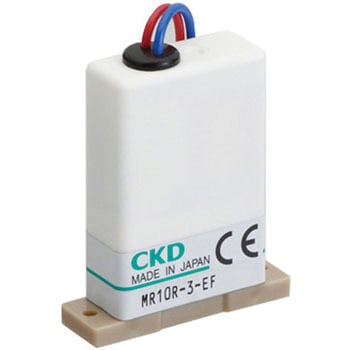

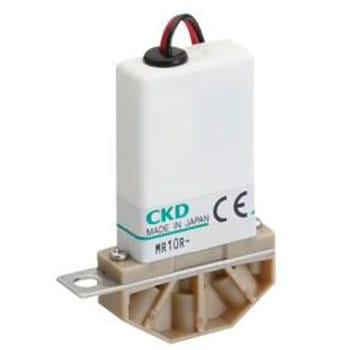

メタルフリー薬液用2ポート電磁弁 MR10Rシリーズ
欧州規格に対応したメタルフリーの小形薬液用2ポート電磁弁です。
接液部材質は、ボディ材質がPEEK(樹脂材)、シール材質がFKM(ゴム材)を採用し、高耐食なメタルフリー構造です。
1000万回の高寿命です。(メーカー試験条件による)
内部容積が19μlで、電磁弁内部の洗浄が容易です。試薬などの無駄も削減できます。
使用圧力範囲を-0.08～0.2MPaに拡大しました。(従来品：-0.05～0.1MPa)
省エネ対応として、省電力基板を標準搭載し、装置の消費電力削減に貢献します。
10mm巾の薄形設計で、超小形、省スペースです。バルブピッチ11mmで設置可能です。
CEマーキングに対応しています。
- 用途
- 微量の薬液制御に
分析装置の分注工程に
- ポート数
- 2
- 材質(シール)
- FKM
- 使用圧力(MPa)
- -0.08～0.2
- オリフィス径(Φmm)
- 1
- 使用流体
- 水、純水、薬液(接液部の材質を腐食させない流体)
- 材質(ボディ)
- PEEK
- 耐熱クラス
- クラス130(B)
- 耐圧力(MPa)
- (水圧にて)0.4
- 周囲温度および使用流体温度(℃)
- 5～50
- 取付姿勢
- 自在
- 雰囲気
- 爆発性・腐食性雰囲気でないこと
- 弁構造
- ダイアフラム式直動(ロッカータイプ)
- 弁座漏れ(cm3/min)
- (水圧にて)0
- RoHS指令(10物質対応)
- 対応
- 流量特性
- (CV値)0.03
- 内部ボリューム(μL)
- 19
- 内容量
- 1台
注意
※内部容積は、ボディとダイアフラムで形成された接液部の容積です。ただし、配管部の容積は除きます。※取付姿勢は自在ですが、液溜りの少ないコイル部を上にした垂直取付を推奨します。
※起動時の消費電力の値は、通電開始～50msの時間です。
※制御回路からの漏れ電流は、規定以下でご使用ください。
※次亜塩素酸ナトリウム(ソーダ)有効塩素濃度0.1%以下での使用に関しては、事前に個々の使用条件に応じた機能テストを行ってください。有効塩素濃度0.1%超は、ご使用にならないでください。
※本製品は電子基板を内蔵しておりますので、著しい湿度雰囲気では使用しないでください。
※電磁弁には、極性があります。リード線：赤を+側に配線してください。
※電磁弁が完全にOFFした後、次回ONするまで1秒以上間隔を開けてください。
