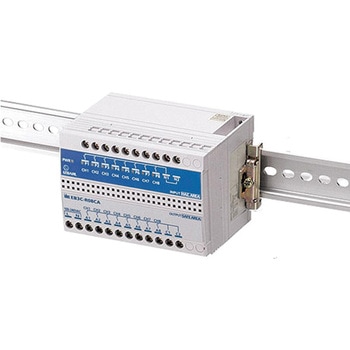

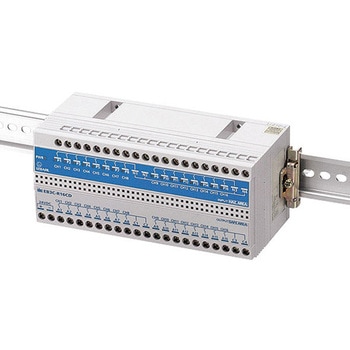

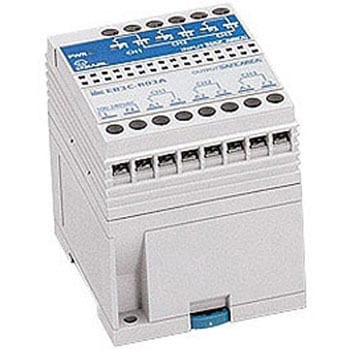

EB3C形リレーバリア(本質安全防爆構造)
- 保護構造
- IP20(IEC60529)
- 定格電圧(V)
- DC24
- 接点構成
- 1a
- 定格絶縁電圧(V)
- AC250、DC125(UL：AC125、DC24)[Ui]
- 保存温度(℃)
- -20～60(氷結なきこと)
- 気圧(hPa)
- 800～1100
- 出力電流(mA)
- [Io]チャンネルセパレート配線時：14.2、チャンネルコモン配線時：227.2(最大)
- 絶縁抵抗(MΩ)
- 10以上(DC500Vメガ、耐電圧と同じ印加部位にて)
- 使用周囲温度(℃)
- -20～60(氷結なきこと)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 取付け方法
- 35mm幅DINレールまたは、パネル直取付け(M4ねじ)
- 接続端子
- M3ねじ端子
- 復帰時間
- [リレー出力]10ms以下(定格電源電圧)、[トランジスタ出力]0.4ms以下(Typ.)(抵抗負荷)
- 短絡保護
- なし
- 漏れ電流(mA)
- 0.1以下
- 最小適合負荷
- DC0.1V・0.1mA(参考値)
- 設置場所
- リレーバリア：屋内の安全場所(非危険場所)、危険場所に設置する接点：ゾーン0、1、2
- 動作時間(ms)
- [リレー出力]12以下(定格電源電圧)、[トランジスタ出力]0.1以下(抵抗負荷)
- 汚染度(使用環境)
- 2(IEC 60664)
- 耐衝撃(m/s2)
- [耐久]直取付け時：500(X・Y・Z各方向3回)、DINレール取付け時：300(X・Y・Z各方向3回)
- 耐振動
- [直取付け時]耐久：片振幅.75mm 10～55Hz、[DINレール取付け時]耐久：片振幅0.35mm 10～55Hz
- 定格通電電流(A)
- 3(ただし、コモンタイプのコモン端子は8)[Ith]
- 定格負荷
- 抵抗負荷：AC250V(UL：AC125V)・3A、DC24V・3A、誘導負荷：AC250V(UL：AC125V)・3A(cosΦ=0.3～0.4)、DC24V・2A(L/R=7ms)
- 回路数
- [コモン配線時]8回路(最大16回路)
- 接点最大許容電力(VA)
- 抵抗負荷：AC750(UL：AC375)、DC72W、誘導負荷：AC750(UL：AC375)(cosΦ=0.3～0.4)DC48W(L/R=7ms)
- 機械的寿命
- 2000万回以上(無負荷18000回/時)
- 電圧降下(V)
- 1.5以下(周囲温度25℃にて)
- 動作電流(mA)
- DC10±20%
- 耐電圧(V/min)
- 本安回路-非本安回路間：AC1527、AC電源-出力端子間：AC1500、DC電源-トランジスタ出力端子間：AC1000(コネクタ接続タイプは除く)[1、1mA]
- 最大電圧(V)
- DC30
- 最大電流(mA)
- 100(コネクタタイプ：15)[抵抗負荷]
- 動作電圧(V)
- DC12±10%
- 最大出力電力
- チャンネルセパレート配線時：46.9mW、チャンネルコモン配線時：750mW(Po)
- インダクタンス(mH)
- [最大外部]チャンネルセパレート配線時：88、チャンネルコモン配線時：0.6(Lo)
- 使用周囲湿度(%RH)
- 45～85(結露なきこと)
- 電気的寿命(万回)
- 10以上(1800回/時間、定格抵抗負荷にて)
- 最大出力電圧(V)
- 13.2(Uo)
- 内容量
- 1個
