スイッチング電源

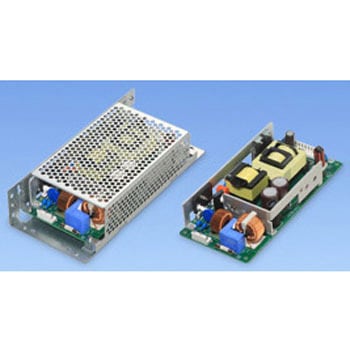

スイッチング電源LEA，LDA，LFAシリーズの後継品。小型・低背・低ノイズの基板単体シングル出力AC-DC電源。標準でボリューム付き
- シリーズ
- LH
- 使用温度(℃)
- -10～70
- 入力電圧(V)
- AC：85～264 1Φ[ディレーティング]

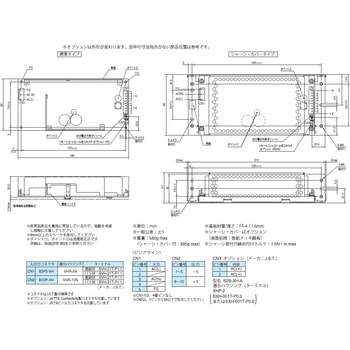

- 外形寸法(幅W×高さH×奥行D)(mm)
- 84×37×199(W×H×D)
- 保存温度(℃)
- -20～75
- 冷却方式
- 自然空冷/強制通風[ディレーティング]
- 機能
- リモートセンシング：なし、リモートコントロール(RC)：オプション(外部駆動電源必要)
- 力率
- ACIN 100/230V：0.99/0.93typ
- 定格出力電力(W)
- 300
- 入力周波数(Hz)
- 50/60(45～66)
- 安全規格
- UL62368-1、C-UL(equivalent to CAN/CSA-C22.2 No.62368-1)、EN62368-1取得、EN62477-1(過電圧カテゴリⅢ)取得 電安法準拠
- 突入電流(A)
- ACIN 100/230V：20/40typ(Io=100%)[Ta=25℃コールドスタート時]
- 振動(m/s2)
- 19.6[10～55Hz(2G)周期3分X、Y、Z方向各1時間]
- 入力電流(A)
- ACIN 100/230V：3.5/1.6typ
- 過電流保護
- 定格電流の105%minで動作、自動復帰
- 衝撃(m/s2)
- 196.1(20G)11ms X、Y、Z方向各1回
- 起動時間(ms)
- 700typ(ACIN 100V、Io=100%)
- 保持時間(ms)
- 25typ(ACIN 100V、Io=100%)
- 高調波電流規制
- IEC61000-3-2(クラスA)準拠
- 雑音端子電圧
- FCC-B、VCCI-B、CISPR11-B、CISPR32-B、EN55011-B、EN55032-B準拠
- 入力形式
- フルレンジ入力
- RoHS指令(10物質対応)
- 対応
- 出力形式
- シングル出力
- 使用湿度(%RH)
- 20～90(結露なし)
- 保存湿度(%RH)
- 20～90(結露なし)
- 絶縁耐圧(V/1分間)
- 入力-出力・RC：AC3000カットオフ電流=10mA、DC500V 100MΩmin(常温・常湿)/入力-FG：AC2000カットオフ電流=10mA、DC500V 100MΩmin(常温・常湿)/出力・RC-FG：AC500カットオフ電流=25mA、DC500V 100MΩmin(常温・常湿)/出力-RC：AC100カットオフ電流=25mA、DC100V 10MΩmin(常温・常湿)
- 漏洩電流(mA)
- 0.4/0.75(max)[ACIN 100V/240V、60Hz、Io=100%、IEC62368-1、電安法の各測定方法による]
- 運転表示
- なし
- 出力タイプ
- シングル
- 内容量
- 1個
注意
※本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。全41種類を絞り込む
定格出力電流(A)
最大出力電力(W)
出力電流(A)
質量(g)
