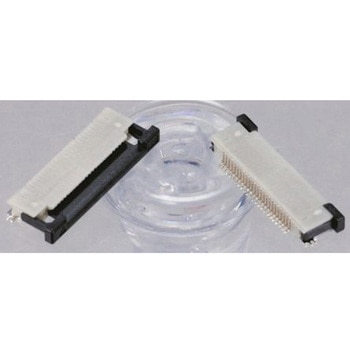

JST FPC/FFC コネクタ， 12極， 0.5mm， 表面実装
- 仕様
- 品番xxFLZ-SM2-TBは標準構成です。 品番xxFLZ-RSM2は逆構成です。. JST 0.5 mm FLZシリーズFFC / FPCコネクタ. 省スペースのFLZシリーズFFC / FPC 0.5 mmピッチコネクタです。 FLZシリーズFFC / FPC SMTコネクタの高さは基板上わずか2.00で、狭いスペースで相互接続が可能です。 FLZシリーズ0.5 mm FFC / FPCコネクタは、ゼロ挿入力(ZIF)機構を備えており、摩耗耐性が高く、コネクタの寿命が長くなっています。 コネクタハウジングは、耐熱プラスチック製なので、このコネクタSMTはリフローハンダに対応します。 インライン表面実装テイルで検査が簡単です。 FLZ 0.5 mm FFC / FPCコネクタは、標準構成と逆構成があり、柔軟な設計に対応します。 標準構成のコネクタは、かん合面が上向きのFFC / FPCに対応します。 逆構成のコネクタは、かん合面が下向きのFFC / FPCに対応します。. 特長と利点:. コンパクトな省スペース設計 耐摩耗性を向上させるゼロ挿入力機構 リフローはんだ対応の耐熱熱可塑性ハウジング 検査が簡単なインライン表面実装テイル 柔軟な設計に対応する標準構成と逆構成の2種類を用意
- ピッチ(mm)
- 0.5
- 極数
- 12
- 端子の種類
- ZIF下接点
- 行数
- 1
- 定格電流(mA)
- 500
- 材質(コンタクト)
- リン青銅
- RoHS指令(10物質対応)
- 対応
- 定格電圧(kV)
- 50 ac/dc
- 結線方法
- はんだ
- オス・メス
- メス
- 実装タイプ
- 表面実装
- 最小動作温度(℃)
- -25
- 接続方向
- ライトアングル
- 内容量
- 1袋(10個)
