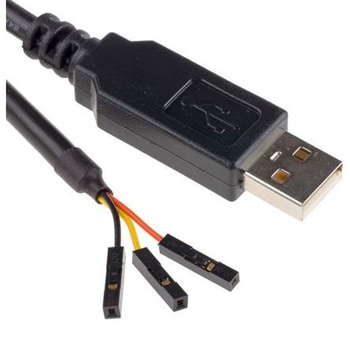

FTDI Chip USB-UART ケーブル for Raspberry Pi TTL-232R-Rpi
仕様FTDI Chip Raspberry Pi USB-TTLレベルシリアルUARTコンバ-タケ-ブル. FTDIのTTL-232R-RpiはUSB-TTLレベルシリアルUARTコンバ-タケ-ブルで、Raspberry Piで使用するために設計されています。Hi-Speed USB2.0対応のUSBコネクタと、Raspberry Piボ-ド上のシリアルポ-トに接続する3単極0.1 mピッチヘッダを備えています。このケ-ブルは、+3.3 VロジックレベルのUART信号を処理・駆動するように電気的に構成されています。 このケ-ブルの用途は このケ-ブルを使えば、Raspberry Piプログラミングの解析とデバッグを簡単に行えます。このケ-ブルは、Raspberry Pi ARMプロセッサのUART送受信部に接続し、詳細な情報をLinuxカ-ネルからPCへ送ります。 ケ-ブル信号の説明 GND；黒色 - デバイスのア-ス供給ピン。RPiア-スピンに接続 TxD；オレンジ色 - 非同期デ-タ出力を送信。RPiボ-ドのRXD入力に接続 RXD；黄色 - 非同期デ-タ入力を受信。RPiボ-ドのTXD出力に接続 TTL-232R-Rpiの主な機能 内蔵EEPROM 動作時とサスペンド時の消費電流を低減 低USB帯域幅消費 高出力ドライブオプション UARTピン信号反転 FCCとCEに適合 3.3 V TTL入力 FCCとCEに適合 通信パラメ-タ 通信速度：115200 baud ビット： 8 パリティ：なし ストップビット： 1 フロ-制御：なし アプリケ-ション情報 FTDIのTTL-232R-RPiケ-ブルは、USB-TTLレベルのUARTソリュ-ションを提供し、Raspberry Piで使用するためにカスタマイズされています。 Raspberry Pi コミュニティ Raspberry Piには大きなコミュニティが育っています。Raspberry Piサイトには、プロジェクト、ブログ、ダウンロ-ド可能なソフトウェアが用意されており、本格的に取り組むためにも、アイデアをみつけるのにも役立ちます。他のRaspberryPiユ-ザ-と話し合ったり、協力を求めたりできるフォ-ラムセクションもあります。ヘルプガイドなどのドキュメンテ-ションも用意されており、プロジェクトの開始で参考にすることができます。色黒色ケーブル長(m)1電池USB - UARTケーブルRoHS指令(10物質対応)対応内容量1個
