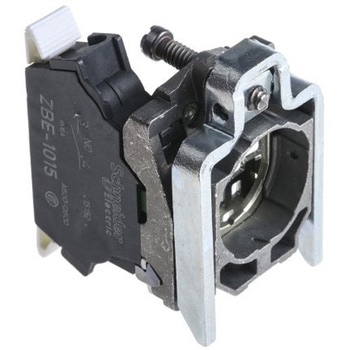

コンタクトブロック 1NO スクリュークランプターミナル
CE、UL、CSA、CCC
スプリングクランプ金属製固定カラーコンタクトブロックアセンブリ
ケーブル終端あり又はなしで、ストランド / ソリッドワイヤに対応 異なるワイヤサイズを使用: 最小: 1 x 24 AWG / 0.2 mm (ケーブル終端なし)、最大: 2 x 14 AWG / 1.5 mm (ケーブル終端なし)、2 x 16 AWG / 1.5 mm (ケーブル終端あり) 両方のケーブルクランプの開操作がシングルレバーアクションで可能 絶縁時のクランプを防ぐ設計 確実な接続を視覚的に表示 テストプローブ用穴あけ成形 スプリングクランプ式の端子接続
- 仕様
- ●Contact operation：Slow-break●コード番号：553-995●末端様式：スクリュークランプ●ボディ/固定カラー付属：あり
- 材質
- Fixing collar：Zamak
- 幅(mm)
- 46.2
- 質量(kg)
- 0.043
- 高さ(mm)
- 27.6
- タイプ
- Product or Component：Complete body/contact assembly、Head：Standard、Contact block：Single
- 使用温度範囲(℃)
- -40～70
- 規格
- IEC 60947-1、IEC 60947-5-1、IEC 60947-5-4、IEC 60947-5-5、UL 60947-1、UL 60947-5-1、UL 60947-5-5、UL 1059、UL 486E、CSA C22.2 No 60947-1、CSA C22.2 No 60947-5-1、CSA C22.2 No 158、CSA C22.2 No 65、IACS E10
- シリーズ
- ZB4
- 接点構成
- 1NO
- 深さ(mm)
- 30
- 保護等級
- IP20 IEC 60529
- 操作力(N)
- 2.45 N NO changing electrical state
- 保存温度範囲(℃)
- -40～70
- 短絡保護
- 10A cartridge fuse gG IEC 60947-5-1
- 機械的耐久性
- 10000000サイクル
- アズワン品番
- 65-7836-56
- 耐衝撃
- 25gn6ms(1000 shocks on each axis IEC 60068-2-27)、30gn18ms(half sine wave acceleration IEC 60068-2-27)、50gn11ms(half sine wave acceleration IEC 60068-2-27)
- 材質(接点)
- Ag/Ni
- 耐振動(Hz)
- 5gn(f=10～500)conforming to IEC 60068-2-6、25 mm peak to peak (f=2～10)conforming to IEC 60068-2-6
- 内容量
- 1個
