ひずみゲージ式センサー用インジケーター

ひずみゲージ式センサー用インジケーター エー・アンド・デイ ひずみゲージ式センサー用インジケーター エー・アンド・デイ ひずみゲージ式センサー用インジケーター エー・アンド・デイ ひずみゲージ式センサー用インジケーター エー・アンド・デイ

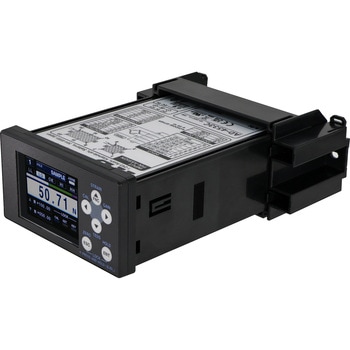

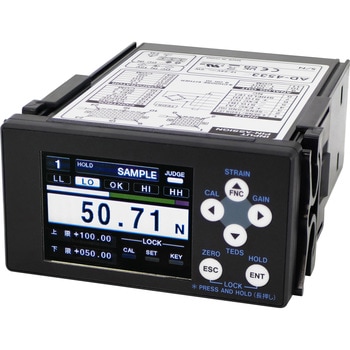

力計測用ひずみゲージ式センサーを接続して荷重・圧力・トルクなどの物理量を計測する小型計装用インジケータ
D/A出力端子を標準装備
4000回/秒(ホールド時20000回/秒)の高速処理を実現

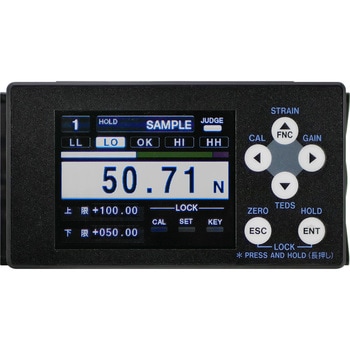

見やすく、多彩な表示の高機能カラーグラフィック液晶画面
設置場所を選ばない小型・軽量なコンパクトサイズボディ
バーメーターゼロ位置設定、センサー入力論理反転、両極性ホールド機能、比較機能、動ひずみ表示機能、極性反転機能付き
アナログ電圧・電流出力装備
4パターンのメモリー機能があり、ホールドモードや設定値を4つまで切り替えることが可能

仕様
【A/D変換】24bit、4000回/秒、20000回/秒(高速サンプリングモード)
【D/A出力】4000回/秒、絶縁出力、電圧出力±1~±10V(設定1Vステップ)、分解能約1/59000(±10V設定時)、または電流出力4~20mA、分解能約1/43000
【ローパスフィルター】3Hz(-6db/oct)、10、30、100、300、1000Hz(-12db/oct)、なし、より選択
[等価入力/TEDS]【校正範囲】0.3mV/V~3.0mV/V 【校正精度】0.1%F.S.以内(Φ8mm6芯シールドケーブル、長さ1m、負荷抵抗350Ω、BV10V、3.0mV/Vの設定)
用途荷重・圧力・トルクなどの物理量を計測 付属品取扱説明書、ACアダプター、マイクロドライバー、パネル取付具:2個、DINレール取付具:1個、入出力コネクタプラグ:2個 質量(g)300 電圧(V)ブリッジ:DC10、2.5±10%(電流最大30mA、リモートセンス使用可能) 電源【ACアダプタ電源仕様】定格DC12V,9W(ACアダプタ端子)、定格AC100V-240V_50-60Hz,12W(付属ACアダプタ含む) 【DC電源仕様】定格DC12V~24V,9W 適合規格CEマーキング、UKCAマーキング、UL 精度【直線性】0.01%F.S.+1Digit以内(入力3.0mV/Vの時) 【ゼロドリフト】0.5μV/℃以内(入力換算値) 【ゲインドリフト】±0.005%F.S./℃以内 表示320×240カラー液晶 外形寸法(幅W×高さH×奥行D)(mm)約96×53×132(突起部を含まず) 外部出力HH、HI、OK、LO、LLオープンコレクタ出力(フォトカプラにて本体回路と絶縁) 機能TEDS:IEEE1451.4クラス2ミックスモードインターフェース 外部入力ホールド、判定、クリア、デジタルゼロ、設定値メモリー選択1、設定値メモリー選択2(フォトカプラにて本体回路と絶縁) RoHS指令(10物質対応)対応 信号入力範囲(mV/V):±3.2 内容量1台
注意
※付属のACアダプタは日本及び北米での安全規格に適合するものです。
お気に入りに追加
1件中 1~1件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
79345920 AD-4533
オープン
85,800
94,380 (税込)
翌日出荷

返品不可
