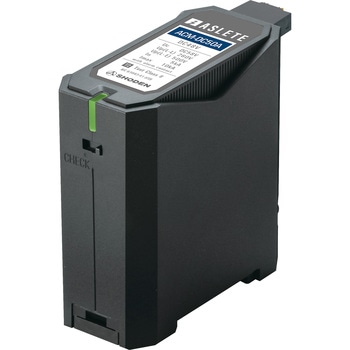

DC12V～50V用SPD
分離器内蔵による省スペース化と配線工数の低減
DC12VからDC400Vまで対応
安全にSPDの交換が可能なコネクタイン(ACM-DC50A、2段式 3極差込端子)
SPDの正常/寿命がわかる状態表示と警報接点出力を搭載
小形のため、装置・機器内部のわずかなスペースに実装可能(ACM-DC50A)
SPDの接続線長による電圧降下を抑制するV結線に適した構造(ACMDC50A、12A以下の場合)
適合規格IEC 61643-01(SPDの要求事項及び試験方法 一般)及びIEC61643-41(直流用SPDの要求事項及び試験方法)
クラスⅡ対応
ITotalの強化により1ランク上の総合性能
進化した安全遮断技術SITS(R)を採用
- 用途
- DC12V～DC50Vで動作する装置・機器の過電圧保護
- 仕様
- 【定格短絡電流】D58V 1kA
- 適合規格
- IEC 61643-01 IEC 61643-41
- モード
- 【防護】線間(DC+～DC-間)、接地間(DC+～E間、DC-～E間)
- 適合回路
- 【直流】DC12～DC50V
- 定格電圧・遮断容量
- 【内蔵SPD分離器(過電流分離器)】DC125V 1kA
- 公称放電電流(8/20μs)(kA)
- 5
- 最大放電電流(8/20μs)(kA)
- 10【全】20
- 電圧防護レベル(V)
- 線間：260、接地間：500
- RoHS指令(10物質対応)
- 対応
- 警報接点
- a接点
- SPD
- SPD分離器(過電流分離器)と熱分離器をSPDに内蔵
- 状態表示
- 正常時：LED(緑)点灯 寿命時、停電時：LED消灯
- 最大連続使用電圧(V)
- DC58
- 内容量
- 1個
