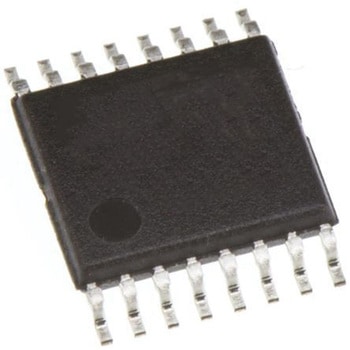

onsemi シフト レジスタ 74HCシリーズ 8ステージ シフトレジスター， 16-Pin TSSOP 1 74
- 仕様
- ●パッケージタイプ ： TSSOP●ロジックタイプ ： シフトレジスター●ステージ数 ： 8●論理回路 ： 74HC●実装タイプ ： 表面実装●動作/操作モード ： シリアル， パラレル - シリアル●エレメント数 ： 1●ピン数 ： 16●動作供給電圧 Min ： 2 V●動作供給電圧 Max ： 6 V●寸法 ： 5.1 x 4.5 x 1.2mm●リセットタイプ ： 非シンクロナス●MC74HC165A のピン配列は LS165 と同じです。このデバイス入力は●プルアップ抵抗を備えた標準 CMOS 出力と互換性があり● LSTTL 出力と互換性があります。このデバイスは●最後のステージからの相補出力を備えた 8 ビットシフトレジスタです。データは●並列またはシリアル形式でレジスタにロードできます。シリアルシフト/パラレルロード( bar )入力が低い場合●データは並列で非同期にロードされます。シリアルシフト / パラレルロード( bar )入力が高い場合●データはクロックまたはクロックインヒビットの立上りエッジに連続的にロードされます。2 つの独立したクロックソースを組み合わせるか●クロックインヒビットとして動作するクロック入力の 1 つを指定することにより● 2 入力またはクロックを使用できます。出力駆動能力： 10LSTTL 負荷 CMOS ● NMOS ●および TTL に直接インタフェースします 動作電圧範囲： 2 ～ 6V 低入力電流： 1mA CMOS デバイスの高ノイズ耐性特性 チップの複雑さ :286 FET または 71.5 Gates
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1セット(2500個)
