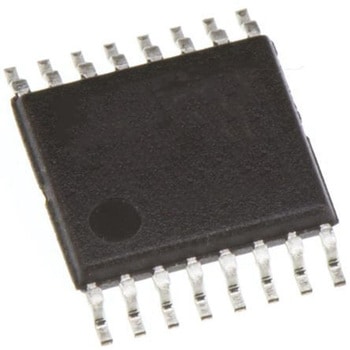

onsemi シフト レジスタ HCTシリーズ 8ステージ シフトレジスター， 16-Pin TSSOP 74
- 仕様
- ●パッケージタイプ ： TSSOP●ロジックタイプ ： シフトレジスター●ステージ数 ： 8●論理回路 ： HCT●実装タイプ ： 表面実装●動作/操作モード ： シリアル to パラレル●ピン数 ： 16●動作供給電圧 Min ： 4.5 V●動作供給電圧 Max ： 5.5 V●寸法 ： 5.1 x 4.5 x 1.05mm●動作温度 Min ： -55 ℃●この MC74HCT595A は● 8 ビットシフトレジスタと 3 ステートパラレル出力の 8 ビット D タイプラッチで構成されています。シフトレジスタはシリアルデータを受け付け●シリアル出力を提供します。また●シフトレジスタは● 8 ビットラッチに並列データを提供します。シフトレジスタとラッチには●独立したクロック入力があります。このデバイスには●シフトレジスタの非同期リセットもあります。74HCT595A は● CMOS MPU と MCU の SPI シリアルデータポートと直接インターフェイスします。デバイス入力は●標準 CMOS 又は LSTTL 出力に対応しています。出力駆動能力： 15 LSTTL 負荷 CMOS ● NMOS ● TTL との直接インターフェイスで出力 動作電圧範囲 :4.5 ～ 5.5 V 低入力電流： 1.0 uA 高ノイズ耐性 CMOS デバイスの特性 チップの複雑さ： 328 FET または 82 等価 Gates
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1袋(25個)
