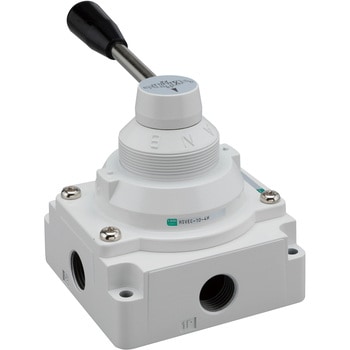

手動切換弁 HSVEシリーズ
主弁にスライドバルブ方式を採用した4ポート弁です。
アルミボディを採用し、大幅に軽量化しました。また部品点数を減らし、廃棄物を削減しました。
- 用途
- 簡単な動作のシリンダ駆動に
手動で切換を行いたい場合に
- 質量(g)
- 1100
- タイプ
- スタンダードタイプ
- 保護構造
- 防塵
- ポート数
- 4ポート
- 最高使用圧力(MPa)
- 1
- ねじの種類
- Rc
- 使用流体
- 圧縮空気
- 流体温度(℃)
- 5～50
- 最低使用圧力(MPa)
- 0.05
- 操作角度(°)
- 90
- 耐圧力(MPa)
- 1.5
- 給油
- 不要
- 雰囲気
- 腐食性ガス雰囲気での使用は不可
- 周囲温度(℃)
- -5～50(但し凍結なきこと)
- 適合シリンダ
- Φ160まで
- RoHS指令(10物質対応)
- 対応
- 弁の種類
- スライド弁
- 内容量
- 1台
注意
※給油される場合は、タービン油1種ISOVG32をご使用ください。過多の給油、間欠の給油は、操作性が不安定になります。※主弁は、スライド弁構造のため、内部漏れがあります。内部漏れによってシリンダの停止位置の変化や圧力降下が発生する場合があります。
※また緊急遮断回路、ブレーキ回路、安全対策用など、安全性が要求される用途でのご使用はできません。
※ハンドルをN→A、N→Bへ切り換える際、瞬間的に排気ポートにつながりますが、異常ではありません。
