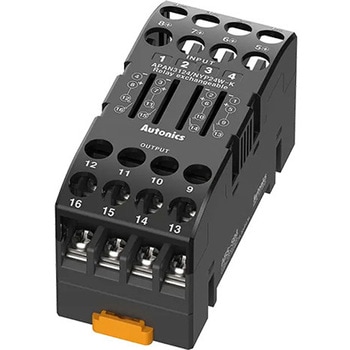

リレー端子台ABSシリーズ

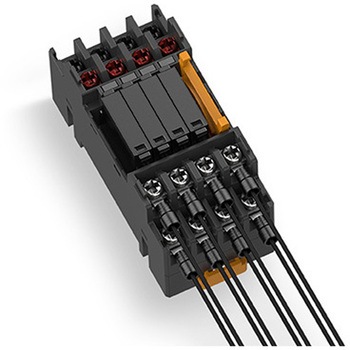

汎用的なネジ締め付け方式による堅固な結線と安定性を提供
コンパクトサイズで制御盤のデッドスペース削減を実現

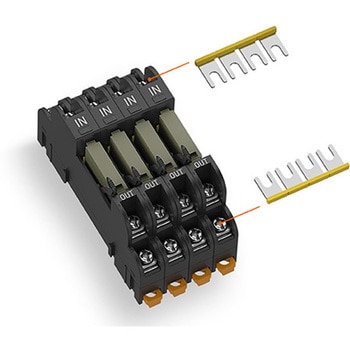

ジャンパーバーの使用有無により、個別およびコモンの入/出力を選択可能
動作表示灯(青色LED)で動作状態の確認が容易
DINレール及びネジ締め付け方式で取付可能
製品内部のイジェクターと取り外しレバーで簡単にリレー交換可能
リレー保護カバー
- 付属品
- ジャンパバー: 2個(モデル名: JB-7.62-04)
- 材質
- ケース&ベース: MPPO、ターミナルピン: 黄銅
- 質量(g)
- 約104(約68
- 電流(A)
- 250VAC～ 3， 30VDC 3(定格負荷電圧及び電流)
- 定格電圧(V)
- 24DC±10%
- 耐電圧
- コイルと接点間：3000VAC～ 50/60Hzにて1分間、同極接点間：1000VAC～50/60Hzにて1分間
- 使用周囲温度(℃)
- 耐環境性：-15～55、保存時: -25～65
- 使用周囲湿度
- 耐環境性：35～85%RH、保存時: 35～85%RH
- 適合リレー
- APAN3124 [MATSUSHITA(Panasonic)]
- 表示灯
- 動作表示灯: 青色LED
- 適合電線
- AWG22～16(0.30～1.25mm2)
- 絶縁抵抗
- ≧1000MΩ(500VDCメガー)
- RoHS指令(10物質対応)
- 対応
- 消費電流
- ≦8mA
- 点数
- リレー：4点
- 内容量
- 1個
