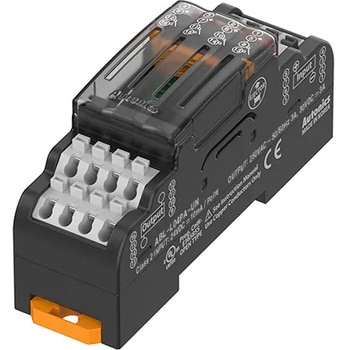

リレー端子台(スクリューレスタイプ)ABLシリーズ

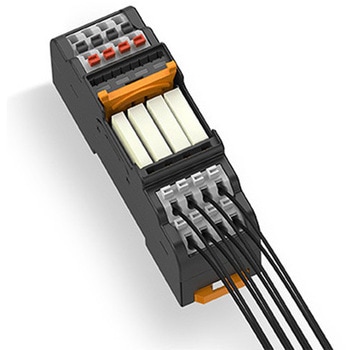

ワンタッチ方式のスクリューレスタイプで結線の利便性向上と作業工数を削減
PLCの出力信号を用いた様々な負荷駆動に適合
ジャンパーバーの使用有無による個別またはコモンの入/出力を選択可能

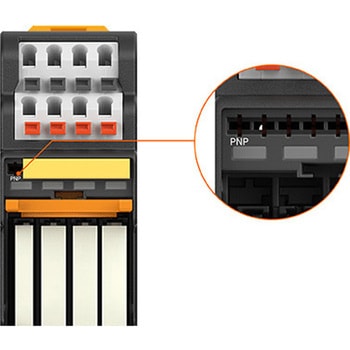

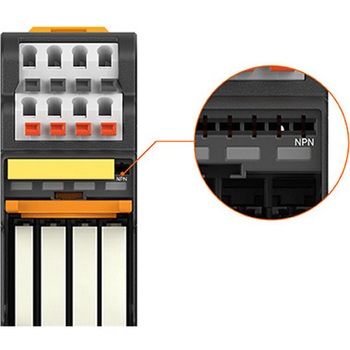

ジャンパーバーでNPN コモン、PNP コモンの選択可能

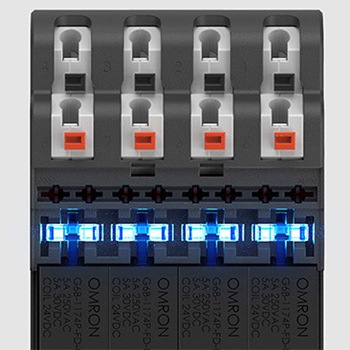

動作表示灯(青色LED)で動作状態の確認が容易
保護構造IP20(IEC規格)
DINレール及びネジ締め付け方式で設置可能

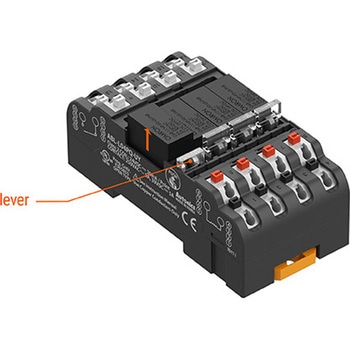

製品内部のイジェクター及び取り外しレバーで簡単にリレー交換が可能

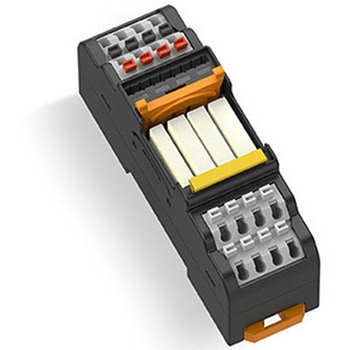

リレー保護カバー
- 付属品
- ジャンパバー1個
- 材質
- 端子台: PA66、導電板: 黄銅、ケース&ベース: PPS
- 質量(g)
- 約125(約72
- 電流(A)
- 250VAC～ 50/60Hz 3， 30VDC 3(定格負荷電圧及び電流)
- 保護構造
- IP20(IEC規格)
- 定格電圧(V)
- 24DC±10%
- 耐電圧
- コイルと接点間：3000VAC～ 50/60Hzにて1分間、同極接点間：1000VAC～50/60Hzにて1分間
- 端子間ピッチ(mm)
- 5
- 形態
- 端子形態：スクリューレス
- 使用周囲温度(℃)
- 耐環境性：-15～55、保存時: -25～65
- 使用周囲湿度
- 耐環境性：35～85%RH、保存時: 35～85%RH
- 適合リレー
- APAN3124 [MATSUSHITA(Panasonic)]
- 表示灯
- 動作表示灯: 青色LED
- 適合電線
- 単線：Φ0.6～Φ1.25mm(60℃ only)、撚線：AWG22～16(0.3～1.25mm2)(60℃ only)
- 絶縁抵抗
- ≧1000MΩ(500VDCメガー)
- RoHS指令(10物質対応)
- 対応
- 消費電流
- ≦8mA
- 点数
- リレー：4点
- 内容量
- 1個
