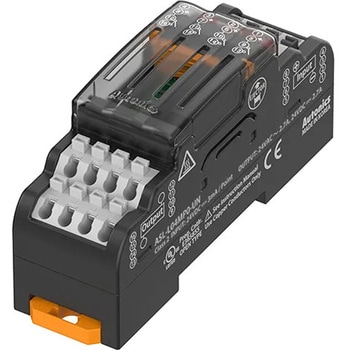

SSR端子台(スクリューレスタイプ)ABLシリーズ
ワンタッチ方式のScrewlessタイプで結線の利便性向上と作業工数を削減
無接点リレーで、長寿命、応答速度が速い
ジャンパバー使用有無による個別およびCommonの入/出力を選択可能
ジャンパバーでNPN Common、PNP Common選択可能
動作表示灯(青色LED)で動作状態の確認が容易
UL Listed及びCE安全認証取得
保護構造IP20(IEC規格)
DIN Rail 及び ねじ止め方式で設置可能
製品内部のEjectorで簡単なSSR交換が可能
SSR 保護カバー
- 付属品
- ジャンパバー1個、エジェクタ1個
- 適合
- SSR：AQZ202D(Panasonic)
- 材質
- 端子台: PA66、導電板: 黄銅、ケース&ベース: PPS
- 質量(g)
- 約118(約65
- 電流(A)
- 60VAC～/DC 50/60Hz 2.7(定格負荷電圧及び電流)
- 保護構造
- IP20(IEC規格)
- 定格電圧(V)
- 24DC±10%
- 耐電圧
- コイルと接点間：3000VAC～ 50/60Hzにて1分間、同極接点間：1000VAC～50/60Hzにて1分間
- 端子間ピッチ(mm)
- 5
- 形態
- 端子形態：スクリューレス
- 使用周囲温度(℃)
- 耐環境性：-15～55、保存時: -25～65
- 使用周囲湿度
- 耐環境性：35～85%RH、保存時: 35～85%RH
- 表示灯
- 青色LED
- 適合電線
- 単線：Φ0.6～Φ1.25mm(60℃ only)、撚線：AWG22～16(0.3～1.25mm2)(60℃ only)
- 絶縁抵抗
- ≧1000MΩ(500VDCメガー)
- RoHS指令(10物質対応)
- 対応
- 消費電流
- ≦3mA
- 内容量
- 1個
