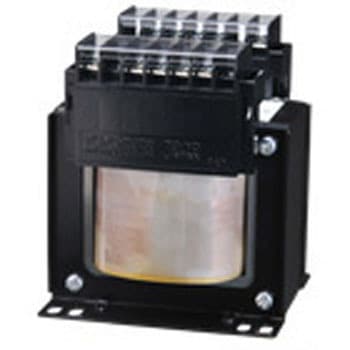

トランス
480V、500Vの入力電圧に対応した汎用の絶縁トランス
単相 複巻 50/60Hz
耐電圧AC2kV
適用規格 1kVA以下JIS C-6436、1kVA超JIS C-5310/6436
100VA～500VA はA種絶縁(温度上昇60℃ 以下、1kVA～5kVA はB種絶縁(温度上昇80℃ 以下)
1次-2次間静電シールド付
用途-
質量(kg)1.8
外形寸法(mm)A：88、B：81、H：101
電圧(V)1次電圧440/460/480/500、2次電圧200/220/240
端子ねじM3.5
取付寸法(mm)a：78、b：61
取付ねじ(推奨)M4
容量(VA)100
間隔(mm)端子：6.8
適合ケースTYC-100
二次電流(A)0.5
内容量1個
注意
※接続は、端子ネジ当り2本までとしてください。※圧着端子は絶縁付、又は絶縁チューブを使用し、絶縁距離を確保してください。
※直接電線を接続される場合は、電線の被膜剥離長を座金の幅より1～2ミリ程度長めにカットされ、下図のように電線被膜が端子ネジ押さえ金具に接するまで挿入してください。2本の電線を接続する場合は、同サイズの電線を用い端子ネジの両側に挿入し、規定のトルクで確実に締付けてください。
