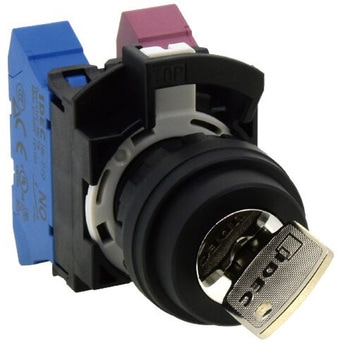

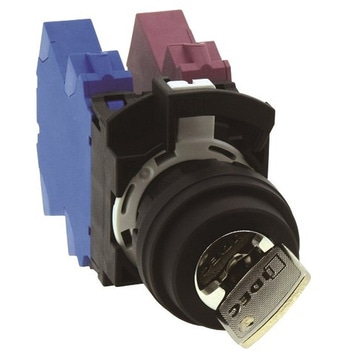

Φ22 HWシリーズ 鍵操作形セレクタスイッチ
- 仕様
- カム指定記号：無指定
- 適合
- -
- 適合機種
- -
- 形状
- -
- 文字内容
- -
- 品名
- 鍵付セレクタスイッチ
- 規格
- UL、CE、TUV-R、UKCA、CCC
- 保護構造
- 端子部：IP20、パネル前面：IP65
- ボタン形状
- -
- 端子形状
- Push-in式
- ボタン色
- -
- 定格絶縁電圧(V)
- 600
- ノッチ角度(°)
- 90
- ノッチ数
- 2
- 動作方式
- 各位置停止
- ランプ電圧(V)
- -
- 照光種別
- 非照光
- 保存温度(℃)
- -40～80(ただし、氷結しないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 使用周囲温度(℃)
- -25～60(ただし、氷結しないこと)
- 取付穴径(Φmm)
- 22.3(0～+0.4)
- 接触抵抗(mΩ)
- 50以下(初期値)
- ハンドル色
- -
- 耐振動(耐久)
- 30Hz、片振幅1.5mm
- 耐振動(誤動作)
- 5～55Hz、片振幅0.5mm
- 接点材質
- 銀接点
- 定格インパルス耐電圧(kV)
- 4
- 定格通電電流(A)
- 10
- 操作部形状
- 鍵操作形(ディスクタンブラー)
- 回路
- -
- 鍵
- 標準鍵(231)
- 耐電圧(V)
- 充電部と非充電部間：AC 2500・1分間
- 照光色
- -
- ハウジング色
- -
- 使用周囲湿度(%RH)
- 45～85(ただし、結露しないこと)
- 機械的寿命(万回)
- 50以上(1段コンタクトブロック使用時)、10以上(2段コンタクトブロック使用時)
- 電気的寿命(万回)
- 50以上(1段コンタクトブロック使用時)、5以上(2段コンタクトブロック使用時)/負荷条件AC220V 3A(AC-15)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 1000
- 内容量
- 1個
