ICテストクリップ

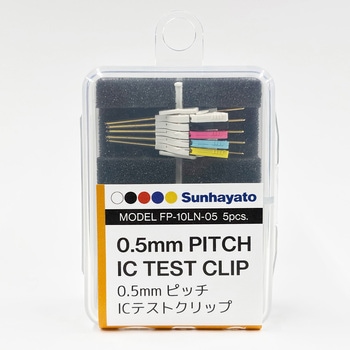

ICテストクリップ(0.5mmピッチ対応/ロングタイプ/5本入)
簡単に狭ピッチICの信号を取り出せる!
ロングタイプ(先端長13mm)で、0.5～1.27mmピッチの面実装型ICの端子に直接取り付けできるテストクリップです。導体抵抗値を30mΩ以下に抑えています。ロジックアナライザーのプローブが直接接続できます。赤・黒・白・青・黄の5色カラーで、操作ハンドルが後方にあるので隣のクリップとの誤操作・誤接触がありません。付属のホールドバーとホールドバープレートにより、連ねて使用する際に安定してクリップできます。
- 適合
- SOP、QFPパッケージ等：0.5～1.27mmピッチ
- セット内容
- ホールドバー×1、ホールドバープレート×2、取扱説明書
- 定格電圧
- AC30V rms、DC60V
- 本体寸法(mm)
- 本体長：34.6、先端パイプ：Φ0.6×13
- 先端長(mm)
- 13
- パイプ寸法(mm)
- 先端パイプ：Φ0.6×13(ロングタイプ)
- 先端スプリング径(Φμm)
- 150
- コンタクトピン
- Φ0.75mm(金メッキ仕上リン青銅ピン、ロジアナソケットに直接接続可)
- 入数(個)
- 5入(赤・黒・白・青・黄×各1)
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
※オシロプローブ等の測定機器との接続ケーブルは付属しておりません。別途ご用意ください。その他機構部品 の新着商品
