誘導式リニアポジションセンサLPDシリーズ
・金属物体の線形移動や位置を検出できる誘導式リニアポジションセンサ
・Coreless方式で検出面の衝撃による破損のリスクを低減
・検知範囲 : 14mm， 103mm
・アナログ電圧/電流出力， 電圧/電流統合出力， IO-Link出力対応
・多様な機能の提供:ティーチングモード， OOR(Out-ofRange)出力機能など
・耐油性強化ケーブル採用
- 材質
- ハウジング， 検出面:PBT
- 寸法
- 線形性：± 400μm
- 保護構造
- IP67
- 耐電圧
- 充電部とケースの間:500 VAC～50/60 Hzで1分間
- 検出方式
- 誘導式
- 本体質量(g)
- 53.5
- 検出距離(mm)
- 物体：0.5～3.0
- 接続方法
- コネクタ型
- 電源電圧(V)
- DC15～30
- 機能
- 位置制御(Positioning)
- 応答時間
- ≦ 30 ms
- 使用周囲温度(℃)
- -25～85， 保存時:-25～85(凍結または結露しないこと)
- 負荷抵抗
- 電圧:≧2，000Ω、電流:≦500Ω
- 保護回路
- 出力短絡過電流保護回路， 電源逆接続保護回路
- 使用周囲湿度
- 35 ～ 85 %RH， 保存時: 35 ～ 85 %RH (氷結または結露しないこと)
- 出力仕様
- DC0-10V/DC4-20mA
- 検出範囲(mm)
- 103
- 耐振動
- 10～55 Hz 複振幅1.0mm X， Y， Z 各方向30分間
- 取得規格
- CE、UKCA、UL、IO-Link
- 絶縁抵抗
- ≧ 100 MΩ (500 VDCspecialstring megger)
- RoHS指令(10物質対応)
- 対応

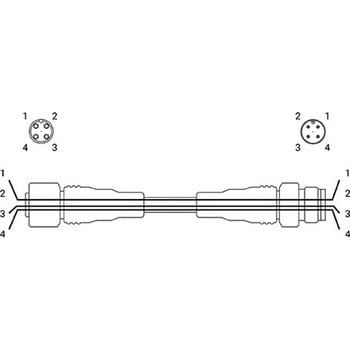

- コネクタ仕様
- M12 4-pinプラグ型
- 消費電流
- ≦ 30 mA
- 耐衝撃
- Half sinus， 30 g， 11 ms (EN 60068-2-27， Shock)
- 内容量
- 1個
