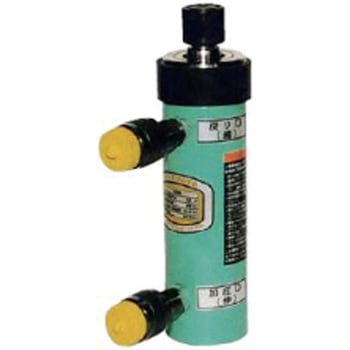

E形パワージャッキ
伸び縮み両方向のロック(固定)が機械的にできる構造です。
圧油のリーク等による微少変位の影響がありません。
ピストンロッドはメッキ付きです。
引き力は揚力の約1/2です。
ピストンロッドに付着するゴミ除去用ダストシール付。
底部に取付用のネジを設けています。
キャップは標準付属品です。
シリンダー外径に取付用のネジを設けています。
押引共油圧作動です。
許容横荷重は揚力の1/20です。
複動H(油圧戻り)タイプ
- 仕様
- ●引力kN(tf)：22(2.2)●揚力(tf)：5

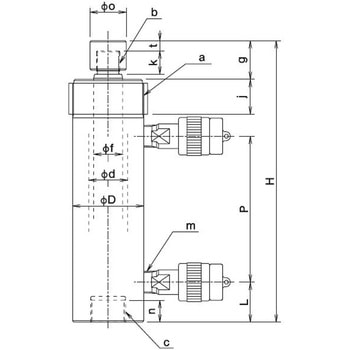

- ストローク(mm)
- 80
- 寸法t(mm)
- 8
- 揚力(kN)
- 50
- 受圧面積(cm2)
- 7.07
- 最低高さ(mm)
- 218
- 寸法g(mm)
- 30
- ロッド径(Φmm)
- 22.4
- シリンダ外径(Φmm)
- 55
- シリンダ内径d(Φmm)
- 30
- カラーネジ径a(mm)
- M55×1.5
- カラーネジの長さj(mm)
- 27
- ロッドネジ径b(mm)
- M18×1.5
- ロッドネジの長さk(mm)
- 18
- ベースネジ径c(mm)
- M27×2
- ポートまでの高さL(mm)
- 31
- ポートネジm
- NPT3/8
- ベースネジの長さn(mm)
- 17
- キャップ外径(Φmm)
- o：28
- 内容量
- 1個
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 1 | ¥1,500/税込¥1,650 |
| 北海道地方 | 1 | ¥3,000/税込¥3,300 |
| 沖縄地方 | 1 | ¥5,000/税込¥5,500 |
| 離島 | 1 | お送りできません |
