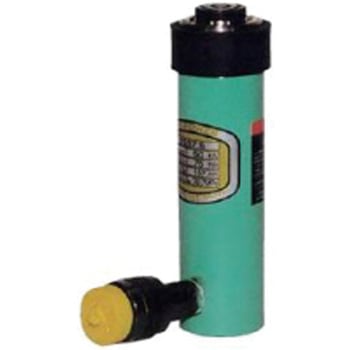

E形パワージャッキ
ピストンロッドはメッキ付きです。
底部に取付用のネジを設けています(E5S1.5除く)。
ピストンロッドに付着するゴミ除去用ダストシール付(E5S1.5除く)。
シリンダー外径に取付用のネジを設けています(E5S1.5除く)。
サドルはハメ込みタイプです。
最低高さを極力抑えました。
天地逆使用の場合はネジ込みタイプのサドルをご使用下さい(E5S1.5除く)。
許容横荷重は揚力の1/20です。
単動S(スプリング戻り)タイプ
- 仕様
- 揚力(tf)：5
- ストローク(mm)
- 127

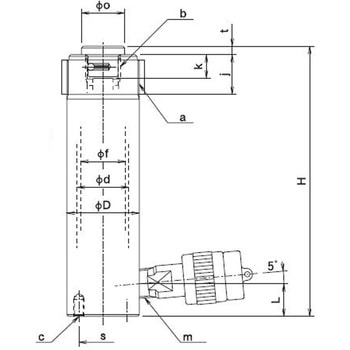

- 寸法t(mm)
- 5
- 揚力(kN)
- 50
- 受圧面積(cm2)
- 7.07
- 寸法s(mm)
- 28
- 所要油量(mL)
- 90
- 最低高さ(mm)
- 214
- ロッド径(Φmm)
- 26
- シリンダ外径(Φmm)
- 42
- シリンダ内径d(Φmm)
- 30
- カラーネジ径a(mm)
- M42×1.5
- カラーネジの長さj(mm)
- 23
- ロッドネジ径b(mm)
- M20×2
- ロッドネジの長さk(mm)
- 13
- ベースネジ径c(mm)
- 2-M6×10L
- ポートまでの高さL(mm)
- 19
- ポートネジm
- NPT3/8
- 適合ポンプ
- 手動：TWA-0.3、TWA-0.7
- サドル径(Φmm)
- o：25
- 内容量
- 1個
