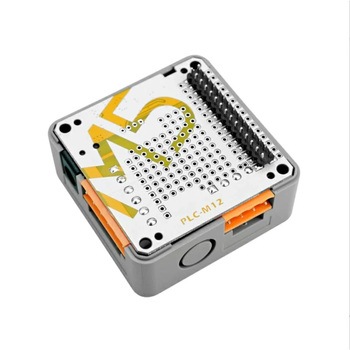

M5Stack用PLCモジュール V1.1
産業用コントローラを実装するためのプロトベース

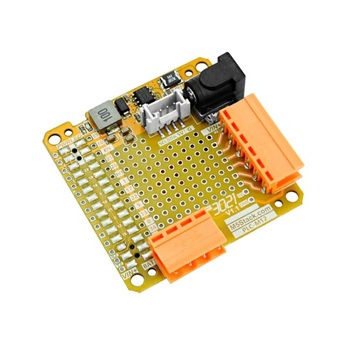

産業用途向けに様々なコントローラを実装するためのM5Stack用プロトタイプベースです。 9～24Vの入力から5Vを生成するDC/DCコンバータを内蔵し、独自の回路を追加できるユニバーサルエリアが用意されています。RS485-TTLレベル変換基板や着脱式ターミナルブロック、短いDINレールなどが付属しており、工業グレードのケースと合わせて無制限の組み合わせを提供します。LoRaモジュールなどをスタックしてLoRaノードにすることもできます。
- 仕様
- 【RS485-TTLレベル変換基板】RXはPLCプロト基板のGPIO16に、TXはGPIO17に接続。
- セット内容
- PLCプロト基板×1、PLCベースケース×1、RS485-TTLレベル変換基板×1、3.96mmピッチ 4Pワンタッチ着脱式ターミナルブロック×1、3.96mmピッチ 3Pワンタッチ着脱式ターミナルブロック×2、1.5mm 六角レンチ×1、2.0mm 六角レンチ×1、2.5mm 六角レンチ×1、2mm 棒型圧着端子×10、円盤型磁石×1、DINレール×1、DINレール固定具×1、M3x28mm ネジ×2、M2x5mmタッピングネジ×4、M12 ケーブルグランド×1、2.54mmピッチ 20Pピンヘッダー×1、ステッカー×1
- 寸法(mm)
- 54×54×28
- 質量(g)
- 25
- ピッチ(mm)
- 【ユニバーサル基板部】2.54
- 電源電圧(V)
- 9～24 DCジャック
- 取付け方法
- DINレール、壁掛け、磁石
- 内容量
- 1個
注意
※本製品にACアダプターは付属していません。1A以上を供給できる9～24VのACアダプター(プラグ外径5.5mm、内径2.1mm、センタープラス)をご用意ください。※同梱されているRS485-TTLレベル変換基板を使用するためには、配線が必要です。
