Contaベースシールド
Conta規格のContaモジュールを、Arduinoや互換ボードに繋ぐための拡張ボードです。最大6個のContaモジュールを同時に接続できます。Contaモジュールと本シールドは、I2C、SPI、汎用I/Oによる接続が可能で、複数のモジュール、複数のインターフェースの共存が可能です。
※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

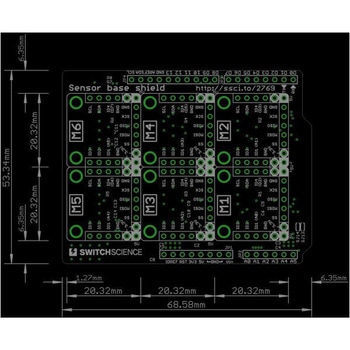

Contaモジュールコネクタ ×6(M1～M6のU字のコネクタ1組で1モジュール分)
I2Cバスはプルアップ済み(2.2kΩ)
各I2CコネクタのIO4信号はプルアップ済み(4.7 kΩ)
- セット内容
- シールド基板 ×1、ナイロンスペーサー(M2×8mm) ×12、ナイロンネジ(M2×5mm) ×12
- 内容量
- 1個
注意
※スペーサーの精度のばらつきにより、ネジの締め付けが固いことがあります。ナイロンスペーサを取り付ける際には、ネジの垂直を確認しながら慎重に取り付けてください。制御機器 の新着商品
