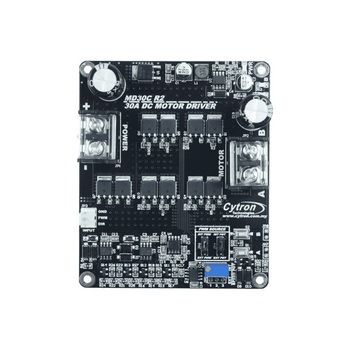

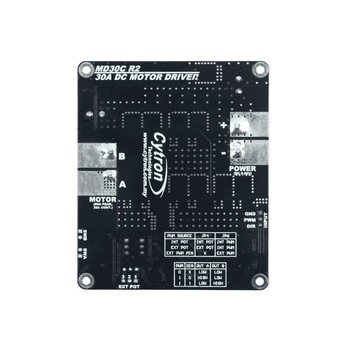

DCモータードライバーボード(30V/30A)
1個のブラシ付きDCモーターを双方向制御、シングルチャンネル
モーター電圧：5V～30VDC
最大出力電流：80Aピーク(1秒間)、30A連続
モーターの逆極性保護
3.3Vおよび5Vロジックレベル入力に対応
高効率なフルNMOS Hブリッジ設計でヒートシンクは不要
回生ブレーキ機能
PWMピンが低(ロジックロー)のときにモーターをブレーキ
速度制御用PWM周波数：最大20kHz
オンボードPWMジェネレータ
外部PWM操作用にロックアンチフェーズとサインマグニチュードをサポート
- 仕様
- 【PWM (ロックアンチフェーズおよびサインマグニチュード)】対応【UART】非対応【アナログ】非対応【テスト/マニュアルボタン】あり
- その他
- 3.3および5V対応入力
- 電流(A)
- 連続/30
- 定格電流(A)
- 30
- チャンネル数
- モーター/1
- 信号形式
- RCサーボ/非対応
- 制御
- オンボード速度
- 極性
- 保護/あり
- シールド
- Arduino：なし、ワイヤー接続で使用可能
- LED表示灯有り無し
- あり
- ファン
- 冷却/なし
- RoHS指令(10物質対応)
- 対応
- ピーク電流(A)
- 80 (1秒間)
- 動作電圧(V)
- DC/5～25 (Rev 1.0)， 5～30 (Rev 2.0)
- 内容量
- 1個
