リレー付き多機能タッチセンサーキット

水位センサーになるリレー付き多機能タッチセンサーのキット

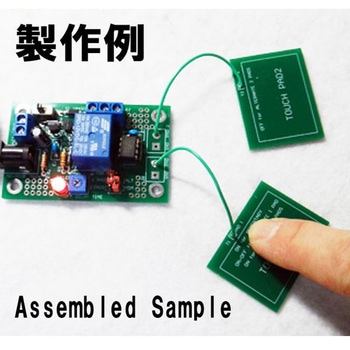

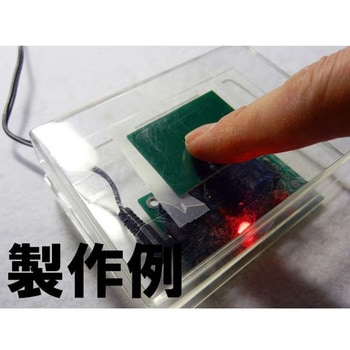

静電容量の変化を検出することで、スイッチを押したことを認識するタッチセンサーキットです。プッシュ/トグル動作が可能で、水位センサーにも応用できます。本キットは、マイクロチップ社のマイコンに内蔵されている「キャパシティブセンシングモジュール(CPS)」を使用し、静電容量の変化を検出することでタッチパッドの状態を検出します。タッチパッドを押しボタンスイッチ(モーメンタリ動作)やトグルスイッチ(オルタネート動作)として利用できます。大型リレーを搭載しているので、リレー出力にAC100Vの照明やアラーム、装置などを取り付けることにより、「タッチしてオン、再度タッチしてオフ」、または「タッチしてオン、10秒後に自動オフ」などが簡単に実現できます。
動作モードは、次の3パタ―ンです。
押しボタンスイッチモード(パッド1個使用)
トグルスイッチモード1(パッド1個を使用。1個でオン/オフ)
トグルスイッチモード2(オン/オフ用にパッド2個を使用)
