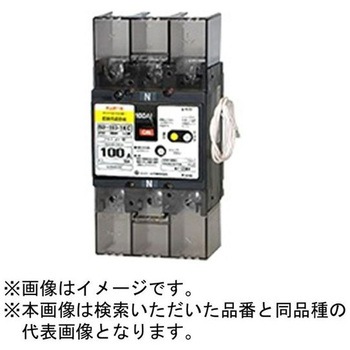

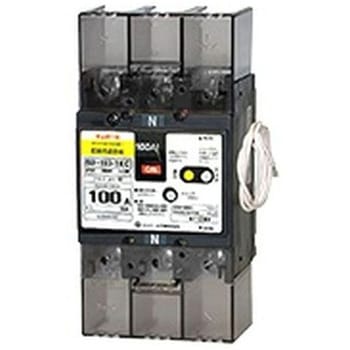

単3中性線欠相保護付配線用遮断器 リード線付 分電盤協約形サイズ
- 仕様
- 過電圧検出リード線付 分電盤協約形サイズ
- 適合
- 【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-103KC)
- 型式
- BU-103・1KC
- 質量(kg)
- 0.58
- 備考
- (過電圧検出リード線)耐熱ビニール電線 白色0.5mm2 400mm
- 種類
- 配線用遮断器
- 表示
- 【過電圧表示】有
- 接続方式
- 表面形
- 名称
- 単3中性線欠相保護付
- 同梱部品
- 取付ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、圧着端子、封印板×2枚、端子ねじ(M8×14)
- 接続可能電線(mm2)
- 最大38
- 定格インパルス耐電圧(kV)
- 6(Uimp)
- 定格遮断容量(kA)
- 【JIS C 8201-2-1 Ann2(Icu/Ics) AC100V/200V】5/2、【JIS C 8211 Ann2(Icn) AC100/200V】5
- 付属装置
- (AL)警報スイッチ、(TB)端子台
- 過電流引きはずし方式
- 熱動電磁
- トリップボタン
- 有
- 逆接続
- 不可
- 端子
- 圧着端子方式(圧着端子付属)M8
- 極数・素子数
- 3P2E

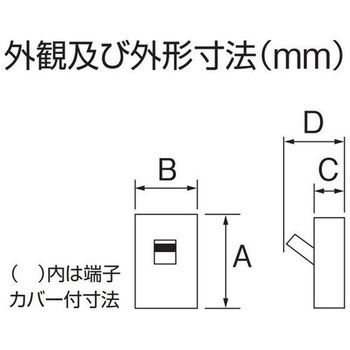

- 外寸法・高さ(mm)
- 60、79(ハンドル部までの高さ)
- フレーム(AF)
- 100
- 定格使用電圧(AC V)
- 100/200
- 外形寸法縦(mm)
- 98、156(端子カバー付寸法)
- 適合JIS規格
- JIS C 8201-2-1 Ann2、JIS C 8211 Ann2
- 外形寸法横(mm)
- 75
- 内容量
- 1個
特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
