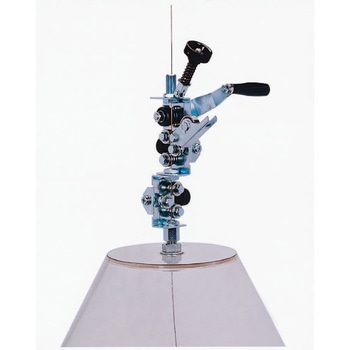

ワイヤW矯正装置
ワイヤ挿入器がセットされているので、手動ハンドルにてワイヤを送給装置まで容易に挿入できます。
ワイヤ挿入時間が短縮されます。
半自動送給装置用です。
- 取付方式
- 取付方法及び取付説明：(1)現在使用のコンジットをワイヤパックカサ部より外してください。
(2)ダブル矯正挿入器のアダプター(六角対角19mm メネジ9/16-18UNF)をパックワイヤカサ上部にモンキー又は六角スパナにて取り付けてください。
(3)矯正挿入器の上部のアウトレット(オネジ9/16ー18UNF)部に外したコンジットを取り付けてください。
(4)ワイヤ矯正ローラーを反矯正方向にハンドルにより逃がしてください。(2個とも)
(5)加圧アームを開放してください。
(6)ワイヤパックによりワイヤーを引き出し、矯正ローラー溝に通し、ワイヤ送給ローラーよりアウトレットガイド穴にワイヤーを通してください。
(7)加圧ローラーによりワイヤを加圧してください。
(8)手動ハンドルをご使用の場合は挿入ローラーシャフト(六角14mm)部に手動ハンドルを軽く差し込んでください。
(9)ワイヤ矯正は緩めでご使用ください。強く矯正しますとワイヤの曲がりグセが強く付く場合があります。また、送給トルクが必要以上にかかります。
(10)以上により溶接機のワイヤ送給装置の送給ローラー部までワイヤ挿入し、送給装置の加圧ローラーにてワイヤを加圧調整してください。
(11)必ずパックワイヤ上の矯正挿入器の加圧ローラーを開放してください。
(12)必ず手動ハンドルを挿入ローラーシャフトより抜いてご使用ください。
- 適合ワイヤ径(Φmm)
- 0.9～1.6
- ねじサイズ
- 9/16-18UNF
- 内容量
- 1台
注意
※傘部分、ワイヤは付属しておりません。溶接用品 の新着商品
