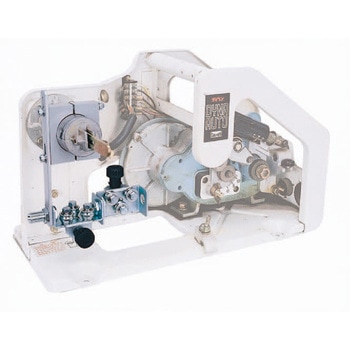

ワイヤW矯正装置

取付方法及び取付説明：(1)現在使用のコンジットをワイヤパックカサ部より外してください。
(2)ダブル矯正挿入器のアダプター(六角対角19mm メネジ9/16-18UNF)をパックワイヤカサ上部にモンキー又は六角スパナにて取り付けてください。
(3)矯正挿入器の上部のアウトレット(オネジ9/16ー18UNF)部に外したコンジットを取り付けてください。
(4)ワイヤ矯正ローラーを反矯正方向にハンドルにより逃がしてください。(2個とも)
(5)加圧アームを開放してください。
(6)ワイヤパックによりワイヤーを引き出し、矯正ローラー溝に通し、ワイヤ送給ローラーよりアウトレットガイド穴にワイヤーを通してください。
(7)加圧ローラーによりワイヤを加圧してください。
(8)手動ハンドルをご使用の場合は挿入ローラーシャフト(六角14mm)部に手動ハンドルを軽く差し込んでください。
(9)ワイヤ矯正は緩めでご使用ください。強く矯正しますとワイヤの曲がりグセが強く付く場合があります。また、送給トルクが必要以上にかかります。
(10)以上により溶接機のワイヤ送給装置の送給ローラー部までワイヤ挿入し、送給装置の加圧ローラーにてワイヤを加圧調整してください。
(11)必ずパックワイヤ上の矯正挿入器の加圧ローラーを開放してください。
(12)必ず手動ハンドルを挿入ローラーシャフトより抜いてご使用ください。
