- 種類
- 制御盤用リレー
- 定格電圧(V)
- AC100/110
- 極数
- 2
- 端子形状
- プラグイン端子
- 接点構成
- 2c
- 質量(g)
- 約35
- CR回路
- 無
- ダイオード有り無し
- 無
- 分類
- 基準形

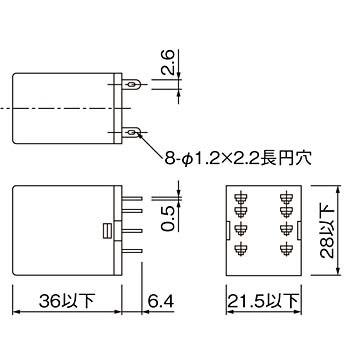

- 外形寸法(幅W×奥行D×高さH)(mm)
- 21.5以下×28以下×36以下
- 絶縁抵抗(MΩ)
- 100以上(DC500V 絶縁抵抗計にて、耐電圧と同じ箇所を測定)
- 使用周囲温度(℃)
- -55～60(氷結、結露のないこと)
- 接触抵抗(mΩ)
- 50以下(DC5V 1A電圧降下法による)
- 耐振動(耐久)
- 10～55～10Hz 片振幅0.5mm (複振幅1.0mm)
- 耐衝撃(耐久)
- 1000m/s2
- 使用周囲湿度
- 5～85%RH
- 復帰電圧
- 30%以上
- 動作電圧
- 80%以下
- 耐振動(誤動作)
- 10～55～10Hz 片振幅0.5mm (複振幅1.0mm)
- 耐衝撃(誤動作)
- 200m/s2
- 機械的耐久性
- 5000万回以上(開閉ひん度18000回/h)
- 電気的耐久性
- 20万回以上(定格負荷、開閉ひん度1800回/h、周囲温度条件+23℃)
- 接点材質
- Auメッキ+Auメッキ+Ag
- コイルインダクタンス(H)/鉄片開放時
- 参考値：14.54(60Hz)
- コイルインダクタンス(H)/鉄片動作時
- 参考値：24.6(60Hz)
- 最大許容電圧(V)
- 定格電圧の110%(周囲温度条件23℃)
- 最大開閉ひん度(回/h)/機械的
- 18000
- 最大開閉ひん度(回/h)/定格負荷
- 1800
- 故障率P水準(参考値：開閉ひん度120回/min時)
- DC1V 1μA
- 接点電圧の最大値(V)
- 250
- 抵抗負荷
- 220V 5A
- 誘導負荷(cosΦ=0.4、L/R=7ms)
- AC220V 2A
- 動作時間(ms)
- 20以下(定格操作電圧印加時、接点バウンス含まず。周囲温度条件+23℃)
- 表示灯
- 有
- 定格通電電流(A)
- 5
- 消費電力(VA、W)
- 約0.9～約1.1(60Hz)
- 接点機構
- ツイン
- 復帰時間(ms)
- 20以下、定格操作電圧印加時。周囲温度条件23℃
- 接点電流の最大値(A)
- 5
- 耐電圧(V/min)
- コイルと接点間：AC2000 50/60Hz、異極接点間：AC2000 50/60Hz、同極接点間：AC1000 50/60Hz
