- 定格電圧(V)
- DC24
- 極数
- 4
- 接点構成
- 3a1b
- 動作時間(ms)
- 20以下(周囲温度23℃)
- 仕様

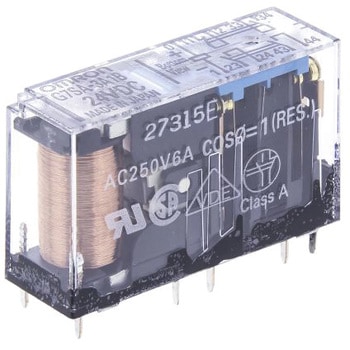

- UL、CSA. EN 50205に適合. フォースガイドコンタクト付き6 Aリレー - G7SA. フォースガイドコンタクト付きスリムラインG7SAリレーファミリには様々なコンタクト組み合わせの4極又は6極タイプがあり、絶縁が強化されています。 端子は基板をレイアウトし易いように配置されています。 基板に直接はんだ付けすることも、P7SAソケットと併用してパネル取り付けすることもできます。. フォースガイドコンタクト 抵抗負荷で6 A @ 240 V ac及び6 A @ 24 V dc 入力と出力と極の間の絶縁を強化 4極及び6極リレーあり シーリング： フラックスタイト
- 質量(g)
- 約22
- 外形寸法(mm)
- 40以下×13以下×24以下
- 保護構造
- 耐フラックス形
- 応答時間
- 10ms以下
- 絶縁抵抗(MΩ)
- 1000以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -40～+85(ただし、氷結および結露のないこと)
- 接触抵抗(mΩ)
- 100以下(DC5V 1A電圧降下法にて)
- 使用周囲湿度
- 5～85%RH
- 機械的耐久性
- 1000万回(開閉ひん度36000回/h)
- 電気的耐久性
- 10万回以上(定格負荷、開閉ひん度1800回/h)
- コイル抵抗(Ω)
- 1600
- 最大開閉ひん度(回/h)/機械的
- 36000
- 最大開閉ひん度(回/h)/定格負荷
- 1800
- 故障率P水準(参考値：開閉ひん度120回/min時)
- DC5V 1mA(開閉ひん度300回/min))
- 耐振動
- 10～55～10Hz 片振幅0.75mm(複振幅1.5mm)
- コイル電圧(V)
- DC24
- 定格負荷
- AC250V 6A、DC30V 6A
- 復帰時間(ms)
- 20以下(周囲温度23℃)
- 衝撃(誤動作)(m/s2)
- 100
- 衝撃(耐久)(m/s2)
- 1000
- ターミナルタイプ
- スルーホール
- スイッチング電流(A)
- -
