omron(オムロン)
omron(オムロン)の 制御機器・PLC・リレー
omron(オムロン)の リレー
omron(オムロン)の パワーリレー

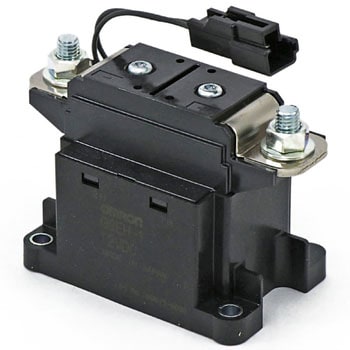

DCパワーリレー G9EH-1
商品レビューを投稿する
当日出荷
当日出荷とは
お気に入りに追加
全2種類を一覧で見る
内容量
1個
注文コード
46584815
品番
G9EH-1-DC12
参考基準価格(税別)
オープン
販売価格(税込)
¥29,678
販売価格(税別)
¥
26,980
バスケットに入れる
電気的耐久性
DC400V 200A 3000回以上
DC400V 300A 1000回以上
遮断電流(A)
最大:DC400V2500(1回)
過負荷しゃ断:DC400V700(40回以上)
逆極性しゃ断:DC200V-200(1000回以上)
備考
都度納期確認
種類
パワーリレー
コイル定格電圧(V)
DC12
質量(g)
約850
タイプ
開閉・通電タイプ
極数
1極
消費電力(W)
約7
接点構成
1a
端子形状
コネクタ端子(コイル端子)、ねじ端子(接点端子)
通電電流(A)
短時間:450(10分間)
絶縁抵抗(MΩ)
コイル-接点間:1000 以上、同極接点間:1000 以上
使用周囲温度(℃)
-40〜85℃ (ただし、氷結および結露のないこと)
接触抵抗(mΩ)
30以下(Typ. 0.2 mΩ)
耐振動(耐久)
10〜55〜10Hz 片振幅0.75mm(加速度:2.94〜88.9m/s
2
)
耐衝撃(耐久)
490m/s
2
復帰電圧
定格電圧の8%以上
耐振動(誤動作)
10〜55〜10Hz 片振幅0.75mm(加速度:2.94〜88.9m/s
2
)
耐衝撃(誤動作)
200m/s
2
機械的耐久性
20万回
定格電流(mA)
583
コイル抵抗(Ω)
20.6
最大許容電圧(V)
定格電圧の130%(at23℃10分以内)
動作時間(ms)
50以下
定格通電電流(A)
300
復帰時間(ms)
30以下
接点最大許容電圧(V)
400
接点最大許容電流(A)
300
負荷電流(A)
最小1
アズワン品番
64-3376-35
電圧降下(V)
0.1 以下(300A通電時)
耐電圧(V/min)
コイル-接点間:2500以上、同極接点間:2500以上
動作電圧(V)
定格電圧の75%以下
使用周囲湿度(%RH)
5〜85
接点定格制御容量(抵抗負荷)
DC400V 300A
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
