- 仕様

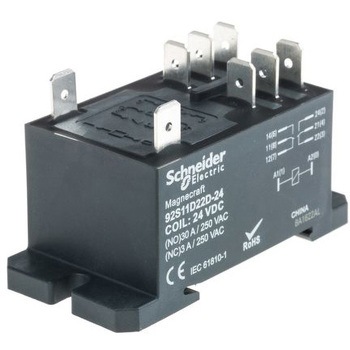

- 92シリーズパワーリレー. 92シリーズパワーリレーは小型のパッケージサイズながら、155 ℃の最大コイル温度においてクラスFの絶縁を実現します。. UL508スペース DIN、パネル取り付けカバー シール構造
- 寸法(mm)
- 33.7×52×30
- 質量(kg)
- 0.082
- コイル定格電圧(V)
- DC24
- タイプ
- 電力(アプリケーション)
- 取付方式
- DINレール/プリント基板
- 極数
- 2
- 保護構造
- ダストカバー
- シリーズ
- 92
- 接点構成
- DPDT
- 端子形状
- ねじ端子
- 定格絶縁電圧(V)
- -
- 分類
- -
- 時間
- サージ耐性持続時間：1.2/50μs
- 使用環境温度(℃)
- -40～85
- 機械的耐久性
- 5000000サイクル
- 電気的耐久性
- 100000サイクル抵抗性、25000サイクルタングステン
- 接点材質
- 銀合金
- コイル抵抗(Ω)
- 350
- 汚染度(使用環境)
- -
- コイル電圧(V)
- 24(DC)
- 入力電流(mA)
- 30000NO、3000NC
- 接点最大許容電圧(V)
- 300
- 接点最大許容電流(A)
- 30(NO)/3(NC)
- RoHS指令(10物質対応)
- 対応
- 絶縁耐力
- コイルと接点間 4000 V AC、接点間 1500 V AC、極間 2000 V AC
- 短絡電流(A)
- -
- 動作温度範囲(℃)
- -40～55
- 動作機能
- -
- IP等級
- -
- ターミナルタイプ
- 簡易接続
- スイッチング電流(A)
- 20
- 最大スイッチング電流(AC A)
- -
- 最大スイッチング電流(DC A)
- -
- 最大スイッチング電圧(AC V)
- 300
- 最大スイッチング電圧(DC V)
- 28
- コイルと接点間の耐電圧(kV)
- -
- 最大スイッチング電力(VA)
- 7500AC(2 つのリレー間の 13 mm のギャップ)、6250AC(リレーは隙間なく並んでいます)
- スイッチング電流(mA)
- -
- コイル電力(W)
- DC1.36～1.87
- 最大スイッチング電力(W)
- 700DC(2 つのリレー間の 13 mm のギャップ、リレーは隙間なく並んでいます)
- 電圧制御範囲(V)
- 0.8～1.1(AC/DC)
- 接点定格制御容量(抵抗負荷)
- -
