- 仕様

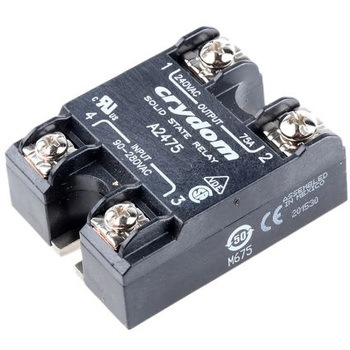

- ディレーティングにより、最大負荷電流は25 ℃より上の温度で制限されます。. UL認定部品(カナダ / 米国)、VDE. ヒートシンクは付属していません。 負荷電流ディレーティング及びヒートシンクの詳細については、メーカーのデータシートを参照してください。. Crydomシリーズ1ソリッドステートリレー. Crydomシリーズ1のソリッドステートリレーは、10 → 125 A @ 24 → 280 V acの幅広い定格電力を備えています。Crydomは、このパネル取り付けソリッドステートリレー製品に、AC制御やDC制御、産業用の高負荷向けSCR出力など、多数の機能を搭載しています。ゼロクロス方式(抵抗負荷)とランダムターンオン方式(誘導負荷)の出力タイプも用意しています。. 特長と利点. ブロッキング能力： 600 V. 産業用重負荷向けのSCR出力. 内蔵スナバー回路. フィルタ、カバー、熱パッドを用意. 寸法： H 22.9×D 58.4×W 45.7 mm
- 材質
- ベースプレート：アルミニウム
- 寸法(mm)
- D58.4×W45.7×H23
- 質量(g)
- 74.9(2.6oz.)
- 取付方式
- 表面実装
- 保護等級
- -
- 時間
- -
- 材質(ハウジング)
- UL 94 V-0
- 保存温度範囲(℃)
- -40～125
- 漏れ電流(mA)
- -
- 汚染度(使用環境)
- -
- 最大負荷電流(A)
- 75rms
- 入力電流(mA)
- -
- 負荷力率
- -
- スイッチング方式
- ゼロクロス
- RoHS指令(10物質対応)
- 対応
- 動作温度範囲(℃)
- -40～80
- パッケージ
- -
- ターミナルタイプ
- ネジ、サドルクランプ
- 最小電圧(V)
- -
- 最小負荷電流(A)
- 0.04
- 最大逆電圧(V)
- -
- 最大サージ電流(A)
- -
- 最大ターンオン時間
- -
- 出力装置
- SCR
- 静電容量(pF)
- (入出力)最大8
- 絶縁電圧(Vrms)
- (入出力)4000
- 最小電圧制御(V)
- -
- 最大電圧制御(V)
- 280rms
- 端子ねじサイズ
- (入出力)#6-32UNC/#8-32UNC
- 最大負荷電圧(V)
- 280rms
- 最小負荷電圧(V)
- -
