- 用途
- 性能のタイプ：敏感、コイル磁気システム：単安定、はんだプロセス：流動はんだ付け、作動システム：AC・DC
- 仕様

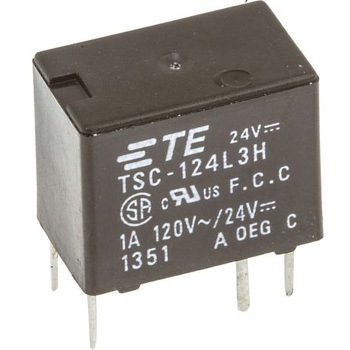

- UL、CSA. 信号用リレーTSCシリーズ. TSCシリーズのミニチュア基板リレー。 一般的な用途： 通信、事務機器、セキュリティシステム。. 1 A SPCOミニチュアリレー コンタクト材質： AgNi、金めっき 低いコイル電力要件で、IC対応 密閉型プラスチック製ケース 公称電力： 標準コイル300 mW、高感度コイル150 mW T
- その他
- 端子電流のクラス(A)：0～2、幅のクラス(メカニカル)(mm)：6～8、絶縁クリアランスのクラス(mm)：0～2.5、環境気温のクラス(℃)：70～85、コイル電力定格のクラス(mW)：100～150、高さのクラス(メカニカル)(mm)：9～10、絶縁クリーページのクラス(mm)：0～1.5、長さのクラス(メカニカル)(mm)：12～14
- 性能
- 絶縁(HFパラメーター)：-13.7dB@900MHz、30.6dB@100MHz、挿入損(HFパラメーター)：-0.02dB@100MHz、-0.5dB@900MHz、2.54mm Terminal Pitch(端子ピッチICソケットTerminal)と同じ
- 材質
- 端子のめっき：銀ニッケル合金
- 長さ(mm)
- 12.3
- 寸法(mm)
- コンタクト/コイル間の絶縁クリーページ：1.5、コンタクト/コイル間の絶縁クリアランス：2
- コイル定格電圧(V)
- DC24
- 高さ(mm)
- 9.9
- 質量(g)
- 3
- タイプ
- リレーコネクタのタイプ：PCB結線
- 取付方式
- 基板実装
- 極数
- 1
- 使用温度範囲(℃)
- -30～80
- 奥行(mm)
- 7.4
- 電流(A)
- 端子の制限連続：1、端子の制限投入：1、端子の制限短時間：1
- 保護構造
- -
- シリーズ
- TSC
- 接点構成
- SPDT
- 端子形状
- PCピン
- 定格電流(A)
- 端子：1
- 定格電圧 DC V
- 端子：24
- 出力電流(A)
- -
- 機能
- 2.54mm Terminal Pitch(端子ピッチICソケットTerminal)と同じ
- 構成
- 接点配置：1フォームC(CO)、絶縁体の特殊な特徴：コンタクト/コイル間の1500V初期サージ耐電圧
- 材料
- 銀ニッケル合金
- 定格出力電圧
- -
- 絶縁抵抗(MΩ)
- 1000000(初期)
- 寿命
- -
- 消費電力(mW)
- 150
- 接点材質
- 金めっき
- 絶縁耐圧
- コンタクト/コイル間：1000Vrms(初期)、開端子間：400Vrms(初期)
- 定格電圧 AC V
- 端子：120
- コイル抵抗(Ω)
- 3840
- 材質(端子)
- 銀ニッケル
- 遮断電流(A)
- 端子の制限：1
- コイル電圧(V)
- 24 dc
- 定格電力(VA)
- -
- 接点最大許容電圧(V)
- -
- 接点最大許容電流(A)
- -
- 環境
- 保護の環境カテゴリ：RTIII
- RoHS指令(10物質対応)
- 対応
- 特性
- 絶縁(HFパラメーター)：-13.7dB@900MHz、30.6dB@100MHz、挿入損(HFパラメーター)：-0.02dB@100MHz、-0.5dB@900MHz
- コイル電流(A)
- -
- 結線
- [特徴]端子構成：PCB Pins
- アプリケーション
- コンパクト
- 実装方法
- Tube、ボックスおよびチューブ
- 電気的性能
- 端子のスイッチング負荷(最小)：1mA@1V
- 動作温度範囲(℃)
- -30～80
- 動作機能
- 非ラッチング式
- アタッチメント
- [機械的]製品のマウントのタイプ：プリント基板
- ターミナルタイプ
- スルーホール
- スイッチング電流(A)
- 1
- 最大スイッチング電圧(AC V)
- 端子：120
- 最大スイッチング電圧(DC V)
- 端子：30
- コイルと接点間の耐電圧(kV)
- 1.5(rms)
- リレースイッチ
- RF リレー
- 最大スイッチング電源(AC kVA)
- 0.0375
- 最大スイッチング電源(DC W)
- 30
- コイル電力(W)
- -
- コイル電力(mW)
- DC150
- コイル抵抗(kΩ)
- 3.84
- 最大スイッチング電源(AC VA)
- 120
- 接点定格制御容量(抵抗負荷)
- -
