- 接点構成
- 2c
- 仕様
- -
- コイル定格電圧(V)
- AC220/240
- 質量(g)
- 約35
- 種類

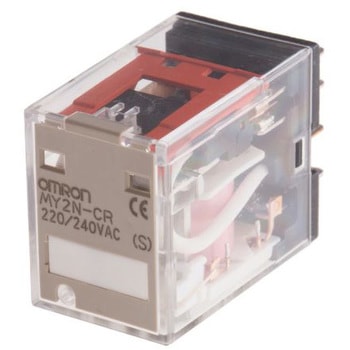

- ミニパワーリレー
- 極数
- 2
- 使用温度範囲(℃)
- -55～70(結露、氷結しないこと)
- 保護構造
- 閉鎖型(ケース入り)
- 端子形状
- プラグイン端子
- CR回路
- 有
- ダイオード有り無し
- 無
- 寸法(高さH×幅W×奥行D)(mm)
- -
- 消費電力
- 約0.9～1.3(60Hz)
- 分類
- コイルサージ吸収用CR回路内蔵形
- 外形寸法(幅W×奥行D×高さH)(mm)
- 21.5以下×42.4以下×28以下
- 絶縁抵抗(MΩ)
- 1000以上(DC500V 絶縁抵抗計にて、耐電圧と同じ箇所を測定)
- 使用周囲温度(℃)
- -55～70(氷結、結露のないこと)
- 接触抵抗(mΩ)
- 100以下(DC5V 1A電圧降下法による)
- ピン数(ピン)
- 8
- 耐衝撃(耐久)
- 1000m/s2
- 復帰電圧
- 30%以上
- 機械的耐久性
- AC5000万回以上(開閉ひん度18000回/h)、DC1億回以上(開閉ひん度18000回/h)
- 電気的耐久性
- 50万回以上(定格負荷、開閉ひん度1800回/h、周囲温度条件23℃)
- 接点材質
- -
- 定格電流(mA)
- 4.8/5.3(50Hz)、4.2/4.6(60Hz)
- コイル抵抗(Ω)
- 18790
- コイルインダクタンス(H)/鉄片開放時
- 83.5
- コイルインダクタンス(H)/鉄片動作時
- 136.4
- 最大許容電圧(V)
- 定格電圧の110%
- 最大開閉ひん度(回/h)/機械的
- 18000
- 最大開閉ひん度(回/h)/定格負荷
- 1800
- 故障率P水準(参考値：開閉ひん度120回/min時)
- DC5V 1mA
- 抵抗負荷
- AC250V 5A、DC30V 5A
- 誘導負荷(cosΦ=0.4、L/R=7ms)
- AC250V 2A、DC30V 2A
- 動作時間(ms)
- 20以下(定格操作電圧印加時、接点バウンス含まず。周囲温度条件23℃)
- 表示灯
- 有
- 定格通電電流(A)
- 10
- 材質(コンタクト)
- -
- 消費電力(VA、W)
- 約0.9～1.3(60Hz)
- 動作温度(℃)
- -
- 復帰時間(ms)
- 20以下(定格操作電圧印加時。周囲温度条件23℃)
- 接点最大許容電圧(V)
- AC250/DC125
- 接点最大許容電流(A)
- 10
- RoHS指令(10物質対応)
- 対応
- 耐電圧(V/min)
- コイルと接点間、異極接点間：AC2000 50/60Hz、同極接点間：AC1000 50/60Hz
- アプリケーション
- -
- 動作機能
- ラッチングレバー付き
- 衝撃(誤動作)(m/s2)
- 200
- 衝撃(耐久)(m/s2)
- 1000
- 動作電圧(V)
- 80%以下
- コイルと接点間の耐電圧(kV)
- -
- 使用周囲湿度(%RH)
- 5～85
- 振動(誤動作)Hz
- 10～55～10片振幅0.5mm(複振幅1mm)
- 振動(耐久)Hz
- 10～55～10片振幅0.5mm(複振幅1mm)
- 接触機構
- シングル
