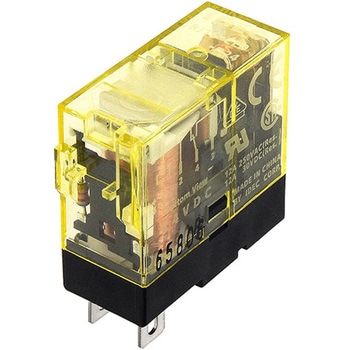

- 仕様
- 指定記号：D24
- コイル定格電圧(V)
- DC24
- 質量(g)
- 約19
- タイプ
- シングル接点タイプ
- 極数
- 2
- 形式
- 逆極性ダイオード付
- 保護構造
- IP40(閉鎖形)
- 消費電力(W)
- 約0.53～0.64
- 接点構成
- 2c
- 保存温度(℃)
- -40～85(氷結なきこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 使用周囲温度(℃)
- -40～70(氷結なきこと)
- 消費電力(VA)
- -
- 接触抵抗(mΩ)
- 50以下(初期値)
- 動作表示
- 無
- 復帰時間
- 10ms以下
- 復帰電圧
- 10%以上(初期値)[動作特性(定格値に対してat20℃)]
- 機械的耐久性
- 5000万回以上(開閉頻度18000回/時)[無負荷]
- 最小適合負荷
- DC5V・10mA(参考値)
- 電気的耐久性
- 10万回以上(開閉頻度1800回/時)[定格負荷]
- 接点材質
- AgNi
- 定格電流(mA)
- 22.1(50/60Hz)[±15%、(at20℃)]
- コイル抵抗(Ω)
- 1080±10%(at20℃)
- 最大許容電圧(V)
- 170%[動作特性(定格値に対してat20℃)]
- 動作時間(ms)
- 15以下
- 耐衝撃(m/s2)
- [誤動作]a接点側：200、b接点側：100、耐久：1000
- 耐振動
- 誤動作：周波数10～55Hz・片振幅0.75mm、耐久：周波数10～55Hz・片振幅0.75mm
- 最小動作電圧
- 70%以下(初期値)[動作特性(定格値に対してat20℃)]
- 定格負荷
- 電圧：AC250V・DC30V、抵抗負荷：8A、誘導負荷：4A(cosΦ=0.4 L/R=7ms)[a接点側]、電圧：AC250V・DC30V、抵抗負荷：8A・4A、誘導負荷：4A・2A(cosΦ=0.4 L/R=7ms)[b接点側]
- 接点最大許容電圧(V)
- AC250/DC125
- 接点最大許容電流(A)
- 8
- 接点最大許容電力(VA)
- 抵抗負荷：AC2000・DC240W、誘導負荷：AC1000・DC120W(a接点側)、抵抗負荷：AC2000・DC120W、誘導負荷：AC1000・DC60W(b接点側)
- 耐電圧(V/min)
- 接点回路と操作コイル間：AC5000、同極接点間：AC1000、異極接点間：AC3000
- 使用周囲湿度(%RH)
- 5～85(結露なきこと)
- 保存湿度(%RH)
- 5～85(結露なきこと)
