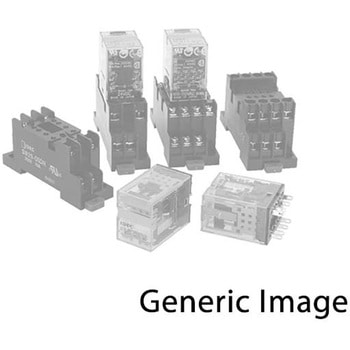

- 仕様
- ●指定記号：A24●[最大開閉頻度]電気的：1800回/時、機械的：18000回/時
- コイル定格電圧(V)
- AC24
- 質量(g)
- 約35
- タイプ
- シングル接点タイプ
- 種類
- ラッチングレバー無
- 極数
- 2
- 形式
- 標準形
- 消費電力(W)
- -
- 許容電流(A)
- 10
- 保存温度(℃)
- -55～70(氷結なきこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 使用周囲温度(℃)
- -55～60(氷結なきこと)
- 消費電力(VA)
- 0.9～1.2(60Hz)、1.1～1.4(50Hz)
- 接触抵抗(mΩ)
- 50以下
- 動作表示
- 無
- 復帰時間
- 20ms以下
- 復帰電圧
- 30%以上(初期値)[動作特性(定格値に対してat20℃)]
- 最大連続印加電圧
- 110%[動作特性(定格値に対してat20℃)]
- 機械的耐久性
- 5000万回以上
- 最小適合負荷
- DC24V・5mA(参考値)
- 接点材質
- Ag合金
- 定格電流(mA)
- 49.3(50Hz)・42.5(60Hz)[±15%、(at20℃)]
- コイル抵抗(Ω)
- 164±10%(at20℃)
- 動作時間(ms)
- 20以下
- 耐衝撃(m/s2)
- 耐久：1000、誤動作：150
- 耐振動
- 耐久：周波数 10～55Hz 片振幅0.5mm、誤動作：周波数 10～55Hz 片振幅0.5mm
- 最小動作電圧
- 80%以下(初期値)[動作特性(定格値に対してat20℃)]
- 定格負荷
- 電圧(V)：AC250・抵抗負荷：10A・誘導負荷：5A(CosΦ=0.3L/R=7ms)・電気的耐久性：10万回以上、電圧(V)：AC250・抵抗負荷：5A・電気的耐久性：50万回以上、電圧(V)：AC250・誘導負荷：2.5A(CosΦ=0.3L/R=7ms)・電気的耐久性：30万回以上、電圧(V)：DC30・抵抗負荷：10A・誘導負荷：5A(CosΦ=0.3L/R=7ms)・電気的耐久性：10万回以上、電圧(V)：DC30・抵抗負荷：5A・電気的耐久性：50万回以上、電圧(V)：DC30・誘導負荷：2.5A(CosΦ=0.3L/R=7ms)・電気的耐久性：30万回以上、電圧(V)：DC110・抵抗負荷：0.6A・誘導負荷：0.4(CosΦ=0.3L/R=7ms)・電気的耐久性：10万回以上
- 接点最大許容電力(VA)
- 抵抗負荷：AC2500・DC300W、誘導負荷：AC1250・DC150W
- 端子
- プリント基板端子
- 耐電圧(V/min)
- 接点回路と操作コイル間：AC2500、接点回路間：AC2500・AC2000、同極接点間：AC1000
- 使用周囲湿度(%RH)
- 5～85(結露なきこと)
- 保存湿度(%RH)
- 5～85(結露なきこと)
