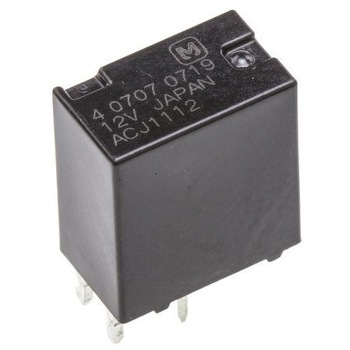

- 接点構成
- 1c
- 仕様
- -
- 長さ(mm)
- 12.2
- コイル定格電圧(V)
- DC12
- 高さ(mm)
- 13.5
- 質量(g)
- 約3.5
- タイプ
- 標準タイプ(実装)
- 奥行(mm)
- 13.7
- 保護構造
- プラシール
- 絶縁抵抗(MΩ)
- 100以上(500V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
- 使用周囲温度(℃)
- -40～80
- 接触抵抗(mΩ)
- 50以下( N.O.側：typ.7mΩ、N.C.側：typ.10mΩ) (1A 6V DC電圧降下法にて )
- 耐振動(耐久)
- 10～500Hz、44.1 m/s2以上(前後・左右：各2時間、上下：4時間)
- 耐衝撃(耐久)
- 1000m/s2以上(正弦半波パルス：6ms)
- 消費電力(mW)
- 800(20℃)
- 使用電圧範囲(V)
- DC9～16
- 耐振動(誤動作)
- 10～100Hz、44.1m/s2以上(検知時間：10μs)
- 耐衝撃(誤動作)
- 100m/s2以上 (正弦半波パルス：11ms、検知時間：10μs)
- 最小適合負荷
- 1A 14V DC (at20℃)
- 接点材質
- 銀合金
- コイル抵抗(Ω)
- 180(±10%、20℃)
- 開放電圧(V)
- DC0.8以上(20℃、初期)
- 感動電圧(V)
- DC6.5以下(20℃、初期)
- 接点最大許容電流(A)
- 通電：N.O.側：20/1時間、30/2分間 (コイル印加電圧14V DC at 20 ℃)
- 定格励磁電流(mA)
- 66.7(±10%、20 ℃)
- 機械的寿命
- 1000万回以上(開閉頻度：120回/分)
- 耐電圧(V/min)
- 接点間：AC500(検知電流：10mA)、接点-コイル間：AC500(検知電流：10mA)
- アプリケーション
- 車載
- 電気的寿命
- 10万回以上
- ターミナルタイプ
- -
- 使用周囲湿度(%RH)
- 5～85(結露しないこと)
- 接点定格制御容量(抵抗負荷)
- N.O.側： 20A 14V DC、N.C.側： 10A 14V DC
