- 仕様

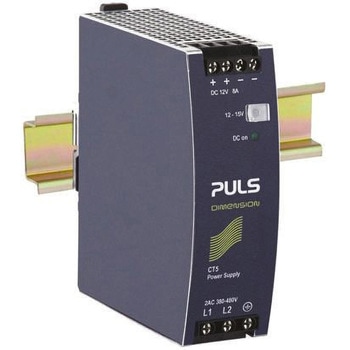

- UL 60950-1、UL 508、IEC 60950-1. UL認定. +60 → +70 ℃にて電力ディレーティングがあります。. Dimension Cシリーズ - PULS電源. CシリーズのDINレール電源は低価格の基本ユニットで、各種機能が充実したQシリーズの代用品となります。品質に関しては、他のあらゆるPULS製品と同じ規格がCシリーズのPULS電源にも適用されます。このPSUは、高信頼性、操作しやすさ、小さい外形寸法、余裕のある省電力機能を特長としています。Cシリーズ電源は、120 WクラスではQシリーズよりさらに小型でありながら、まったく同様に耐久性に優れています。この電源の電解コンデンサの想定寿命は50，000時間となっています。定格電力より20 %大きい電力ブーストが保証されているため、負荷変動対応が極めて良好です。強制空冷を使用して周囲温度を45 ℃未満に保つことによって発揮されるこの性能は、連続負荷に最適です。この装置は、操作を簡単にして故障を防止するために115 / 230 Vレンジの自動切り替え機能を備えています。 この装置には、100～120 V又は200～240 Vレンジの地域専用モデルも用意されています。CシリーズのPULS電源は、地域の用途に対応し、機能を損なうことなく追加コストを節減することができます。. 特長と利点. ワイドレンジの自動選択入力. 最小突入電流. 20 %の電力リザーブ(45 ℃以下が保たれている間). 大型ねじ止め端子. CS10.242の力率補正はEN61000-3-2準拠. DC OK LED. 高い費用効果●高周波抑制：PFC●入力突入電流制限：アクティブ●外部入力ヒューズの推奨事項：B-6A/C-3A●ディレーティング：2.5W/℃のため>+60 ℃●パワーリザーブ：-●DC-OK信号：-●入力あたりの公称電流：-
- タイプ
- モード切替
- 出力電圧(V)
- 12～15dc
- 入力電圧(V)
- AC380～480
- 出力電流(A)
- 6.4/15V、8/12V
- 範囲
- 寸法
- 寸法(幅W×高さH×奥行D)(mm)
- 40×124×117
- 材質(ケース)
- -
- 正味質量(g)
- 500
- 力率
- 0.44
- 定格出力電力(W)
- 96
- 取付け方法
- DINレール
- 出力電流範囲(A)
- 8～6.4
- 接続端子
- ねじ込み端子
- 突入電流(A)
- (入力)4/4
- 入力電流(A)
- -
- 定格出力電圧(V)
- 12dc
- リップルノイズ(mVp-p)
- 最大100
- 効率
- 85.4%(typ.)
- RoHS指令(10物質対応)
- 対応
- 短絡電流(A)
- -
- 動作温度範囲(℃)
- -25～70
- 電圧降下(mV)
- -
- MTBF(時間)
- 983000(SN 29500 @ 40 ℃)
- 電気的位相
- 3
- 出力数
- -
- 無負荷損失(W)
- -
- 電力損失(W)
- 16.4(typ.)
