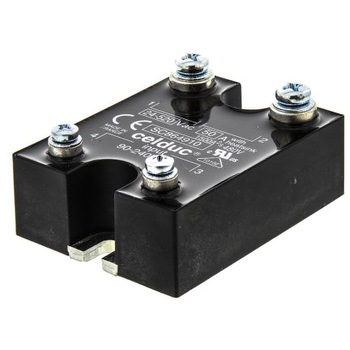

SC864910 RELAY CELDUC 48440639

RELAY

商品レビューを投稿する
7日以内出荷返品不可7日以内出荷とは
この商品は仕様が7種類から選べます他の種類を見る
内容量
1個
仕様
最小負荷電流:5 mA●最大負荷電流:50 A●取り付けタイプ:シャ-シ取付●最大負荷電圧:520 V rms●最大電圧制御:240 V●スイッチングタイプ:ゼロクロス●出力装置:トライアック●寸法:58.2 x 44.5 x 27mm●電圧制御範囲:90 → 240 V ac●単相同期ソリッドステートパワーリレー. SMDハイブリッドテクノロジー同期ソリッドステートパワーリレー製品です(電圧0 閉、電流0 開 抵抗負荷)。漏洩電流が低く、静音で、操作回数に制限はありません。 用途 炉、押出機、プレス機、ヒーター、モータ制御、ソレノイド、ブレーキ、ホームオートメーションなど ラジエータ、安全フード、DINレールが別売りで用意されています。
注文コード
48440639
品番
SC864910
参考基準価格(税別)オープン販売価格(税込)¥20,878
販売価格(税別)
¥18,980
仕様
最小負荷電流:5 mA●最大負荷電流:50 A●取り付けタイプ:シャ-シ取付●最大負荷電圧:520 V rms●最大電圧制御:240 V●スイッチングタイプ:ゼロクロス●出力装置:トライアック●寸法:58.2 x 44.5 x 27mm●電圧制御範囲:90 → 240 V ac●単相同期ソリッドステートパワーリレー. SMDハイブリッドテクノロジー同期ソリッドステートパワーリレー製品です(電圧0 閉、電流0 開 抵抗負荷)。漏洩電流が低く、静音で、操作回数に制限はありません。 用途 炉、押出機、プレス機、ヒーター、モータ制御、ソレノイド、ブレーキ、ホームオートメーションなど ラジエータ、安全フード、DINレールが別売りで用意されています。
RoHS指令(10物質対応)
対応

カテゴリ

購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

商品レビューを投稿すると毎月抽選で1,000名様に500円クーポンをプレゼント!

よくあるご質問(FAQ)

ご質問件数: 1件
ご質問は製品仕様に関する内容に限らせて頂きます。この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
2022-04-04
