- 仕様

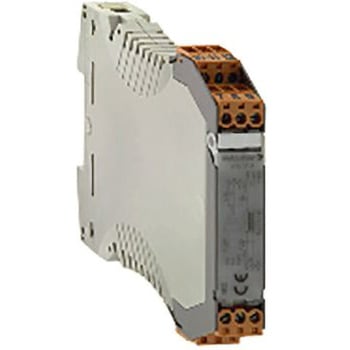

- WeidmullerACT20シリーズ.別売りのACT20M、ACT20P、MASRPS/RPSH、及びWAS4/5、WAZ4/5の信号コンバータ/電源アイソレータで、標準化されたDC電流信号の送信、絶縁、変換を行います。必要に応じて、幅が6mm(ACT20M)、12.5mm(WAS4/WAZ4、ACT20P)、又は17.5mm(WAS5/WAZ5)を選択可能です。入力/出力回路及び電圧電源は、電気的に完全に絶縁されます。入力信号は、DC電流又は電圧に変換されます。
- 種別
- CO接点(2個)、開回路または閉回路の原理
- 長さ(mm)
- 92.4
- 色
- -
- コイル定格電圧(V)
- -
- 接点数
- 4
- 高さ(mm)
- 112.4
- 質量(g)
- 110.1
- タイプ
- 限界値モニタリング
- 取付方式
- DINレール
- 奥行(mm)
- 17.5
- 周波数(Hz)
- 最大開閉周波数：20
- シリーズ
- WAS5
- 消費電力(W)
- 1
- 出力
- ヒステリシス：1...10%(チャネル1とチャネル2に依存しない)、回路閾値：1～90%(チャネル1とチャネル2に対して独立)
- 定格電圧(V)
- 300
- 接点構成
- 4PDT
- 端子形状
- ねじ端子
- 精度
- 反復精度：最大±測定範囲終了値の0.3%(10V/20mA)
- 表示
- ステータス表示：LED緑色オン：OK、LED赤オン：アラーム(チャンネルごと)
- 出力電圧(V)
- -
- 入力電圧(V)
- 0～10
- 接続
- クランプ範囲、定格接続：2.5mm2、クランプ範囲、最小：0.5mm2、クランプ範囲、最大：2.5mm2
- 入力
- -
- センサー
- -
- 保護等級
- IP20
- 機能
- アラーム機能：構成可能、ハイまたはローアラーム、ヒステリシス5%/10%、設定：DIPスイッチ、ポテンショメータ、EMC基準：EN61000-4-2、-3、-4、-5、-6、インパルス耐電圧：4kV、ガルバニック絶縁：3方向絶縁体、サージ電圧カテゴリー：III、汚染度：2、絶縁電圧：2kV効率/5s
- 消費電流(mA)
- -
- 入力信号
- -
- 出力電流(mA)
- -
- 温度係数
- 最大500ppm/K
- 保護回路
- -
- 接点材質
- 銀合金
- 定格電流(mA)
- 0～20
- 動作時間(ms)
- -
- コイル電圧(V)
- 24
- 入力電流(mA)
- -
- 復帰時間(ms)
- -
- 接点最大許容電圧(V)
- -
- 接点最大許容電流(A)
- 3
- 保管温度範囲(℃)
- -20～85
- RoHS指令(10物質対応)
- 対応
- 入力抵抗
- 100k(電圧)/最大110Ω(電流)
- 最大開閉電圧(V)
- AC250
- 突入電流
- -
- 動作温度範囲(℃)
- 0～55
- 動作機能
- -
- 湿度(%)
- 動作温度時の湿度0～95、結露なし、相対湿度40℃/93、結露なし
- 出力数
- -
- 入力数
- 1
- 応答時間(ms)
- -
- 認証マーク
- CE/CUL
- 接点定格制御容量(抵抗負荷)
- -
