- 容量
- 400W(出力電圧：AC200V)(印加負荷)
- 質量(g)
- 約30
- タイプ

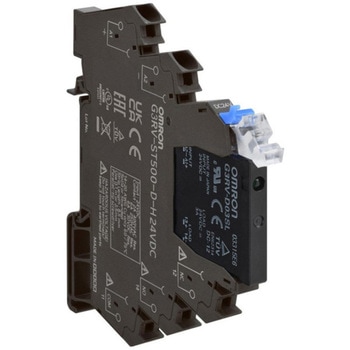

- サブタイプ：スリムソリッドステート・リレー+低背ソケット一体型
- 取付方式
- DINレール取付
- 使用温度範囲(℃)
- -30～55(結露、氷結しないこと)
- 保護構造
- IP20
- 耐電圧
- 4.0kV/Ⅲ(定格インパルス)
- 定格絶縁電圧(V)
- 240
- 定格入力電圧(V)
- DC24
- 入力電圧(V)
- 定格電圧に対する割合±10%
- 保護等級
- IP20
- 負荷電圧(V)
- AC75～264(50/60Hz)
- 保存温度(℃)
- -30～100(結露、氷結しないこと)
- 出力の適合負荷
- 交流負荷用
- 絶縁抵抗(MΩ)
- 100以上(DC500Vにて)
- 使用周囲温度(℃)
- 保管時：-30～100(ただし、氷結および結露しないこと)、使用時：-30～55(ただし、氷結および結露しないこと)
- 定格負荷電圧(V)
- AC100～240(50/60Hz)
- 接続端子
- プッシュインPlus端子
- 出力オン電圧降下
- 1.6V(RMS)以下
- 漏れ電流(mA)
- 5以下(AC200V、50/60Hzにて)
- 復帰電圧
- 1V以上
- 振動
- 10～55～10Hz、片振幅0.70mm
- 出力仕様
- 出力電圧：AC出力(トライアック)ゼロクロス機能あり
- 定格電流(mA)
- 12
- 動作時間(ms)
- 11以下
- 汚染度(使用環境)
- 2
- 衝撃(m/s2)
- 300
- 復帰時間(ms)
- 31以下
- 出力オン抵抗(Ω)
- -
- 負荷電流(A)
- 0.1～2(使用周囲温度=25℃)
- サージオン電流耐量(A)
- 30(60Hz 1サイクル)
- 電流2乗積(I2t)(A2s)
- 15
- 耐電圧(V/min)
- 入出力間 AC2500V 50/60Hz
- 動作電圧(V)
- 21.6以下
- 使用周囲湿度(%RH)
- 45～85
