- 取付穴径(Φmm)
- 22.3(0~+0.4)
- 動作機能
- プッシュロックターンリセット
- 接点構成
- 3a1b
- 接点
- 接点分離形
- ボタン形状
- 大形(Φ40)
- 照光種別
- 非照光
- 定格通電電流(A)
- 10
- 保護構造
- IP65
- 端子形状
- M3.5ねじ端子
- 動作方式
- プッシュロックターンリセット

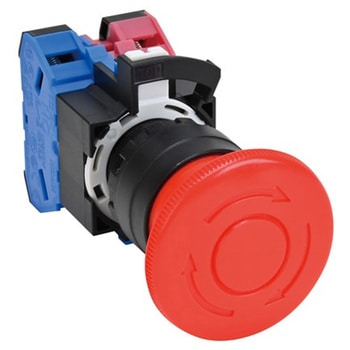

- 品名
- 非常停止用押ボタンスイッチ
- 種類
- 完成品
- ボタン色
- 赤
- 定格絶縁電圧(V)
- 600
- 保存温度(℃)
- -40~80(ただし、氷結しないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 使用周囲温度(℃)
- -25~60(ただし、氷結しないこと)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 耐振動(耐久)
- 30Hz 片振幅1.5mm
- 耐振動(誤動作)
- 5~55Hz 片振幅0.5mm
- 接点材質
- 銀接点
- 短絡保護装置
- 250V/10Aヒューズ
- 開閉頻度(回/時)
- 900
- 材質(リング)
- 樹脂製
- 耐電圧(V)
- 充電部と非充電部間/異極端子間/同極端子間:AC2500 1分
- 使用周囲湿度(%RH)
- 45~85(ただし、結露しないこと)
- 直接開路動作までの動き(mm)
- 5.5(最小)/10(最大)
- 機械的寿命(万回)
- 50以上
- 電気的寿命(万回)
- 50以上/負荷条件AC220V 3A(AC-15)
- 耐衝撃(誤動作)(m/s2)
- 100
- 耐衝撃(耐久)(m/s2)
- 1000
