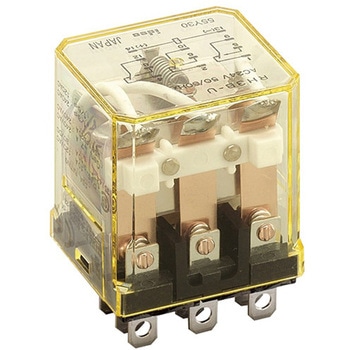

- 種類
- パワーリレー
- 接点構成
- 3c
- 端子形状
- ブレード端子
- コイル定格電圧(V)
- AC120
- 極数
- 3
- 形式
- 標準形
- 使用周囲温度(℃)
- -25～40(氷結なきこと)
- 使用周囲湿度
- 45～85(但し、結露しないこと)
- 質量(g)
- 約50
- 消費電力(VA)
- 約2(50Hz)・約1.7(60Hz)
- 消費電力(W)
- -
- 接触抵抗(mΩ)
- 50以下
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 定格電流(mA)
- 16.4(50Hz)、14.2(60Hz)[±15%、at20℃]
- 保護構造
- ケース入り
- 保存温度(℃)
- -55～70(氷結なきこと)
- 復帰時間
- 25ms以下
- 復帰電圧
- 30%以上(初期値)[動作特性(定格値に対してat20℃)]
- 最大連続印加電圧
- 110%(定格値に対してat20℃)
- 機械的耐久性
- 5000万回以上
- 最小適合負荷
- DC24V・30mA、DC5V・100mA(参考値)
- 電気的耐久性
- 20万回以上(AC110V・10A)
- 接点材質
- AgCdO接点タイプ(銀酸化カドミウム)/カドミウムフリー接点タイプ(Ag合金)
- コイル抵抗(Ω)
- 2770±10%(at20℃)
- 動作時間(ms)
- 25以下
- 耐衝撃(m/s2)
- 耐久：1000、誤動作：200
- 耐振動
- [耐久]周波数：10～55Hz、片振幅：0.5mm、[誤動作]周波数：10～55Hz、片振幅：0.5mm
- 定格通電電流(A)
- 10
- 最小動作電圧
- 80%以下(初期値)(定格値に対してat20℃)
- 定格負荷
- 電圧(V)：AC110・抵抗負荷：10A・誘導負荷：7.5A(cosΦ=0.3L/R=7ms)、電圧(V)：AC220・抵抗負荷：7.5A・誘導負荷：5A(cosΦ=0.3L/R=7ms)、電圧(V)：DC30・抵抗負荷：10A・誘導負荷：7.5A(cosΦ=0.3L/R=7ms)
- 接点最大許容電流(A)
- 10
- 接点最大許容電力(VA)
- 抵抗負荷：AC1650・DC300W 、誘導負荷：AC1100・DC225W
- 開閉頻度(回/時)
- [最大]電気的：1800、機械的：18000
- 耐電圧(V/min)
- 充電部と非充電部間：AC2000、接点回路と操作コイル間：AC2000、接点回路間：AC2000、同極接点間：AC1000
- 使用周囲湿度(%RH)
- 45～85(結露なきこと)
- 保存湿度(%RH)
- 45～85(結露なきこと)
- 接点定格制御容量(抵抗負荷)
- AC110V 10A/AC220V 7.5A/DC30V 10A
